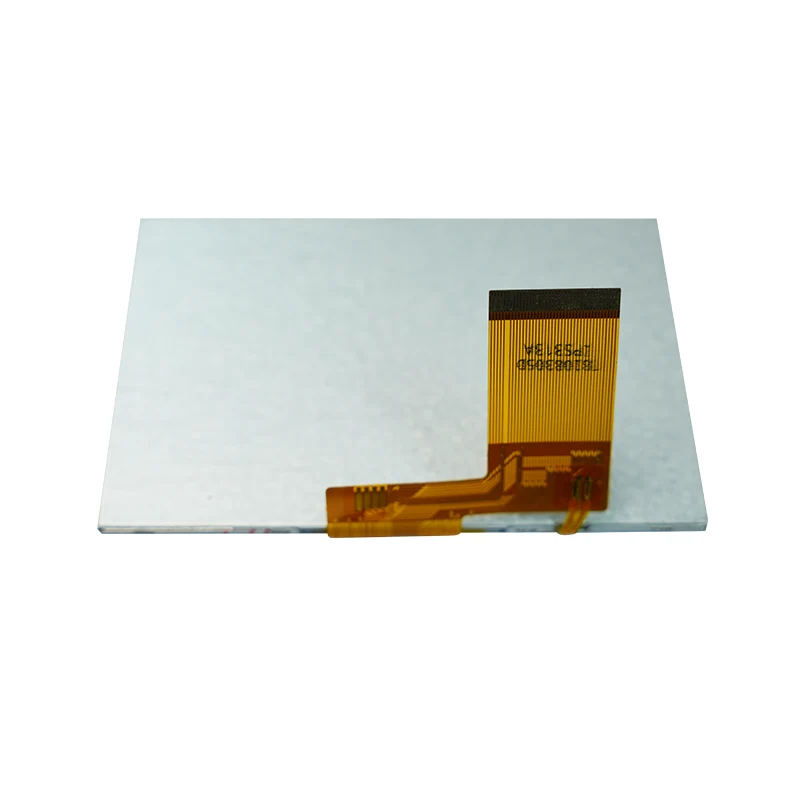

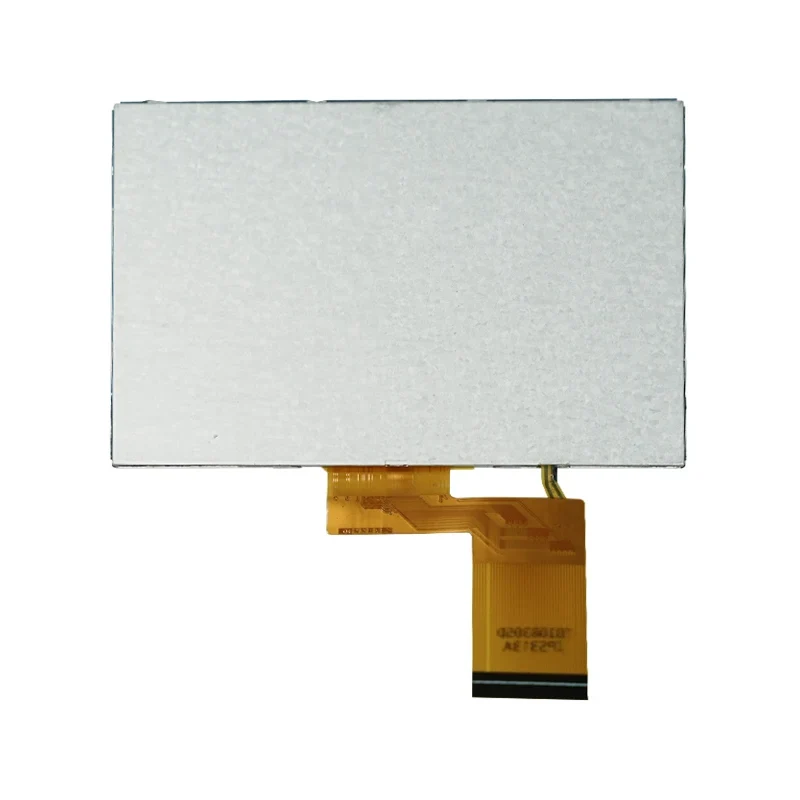

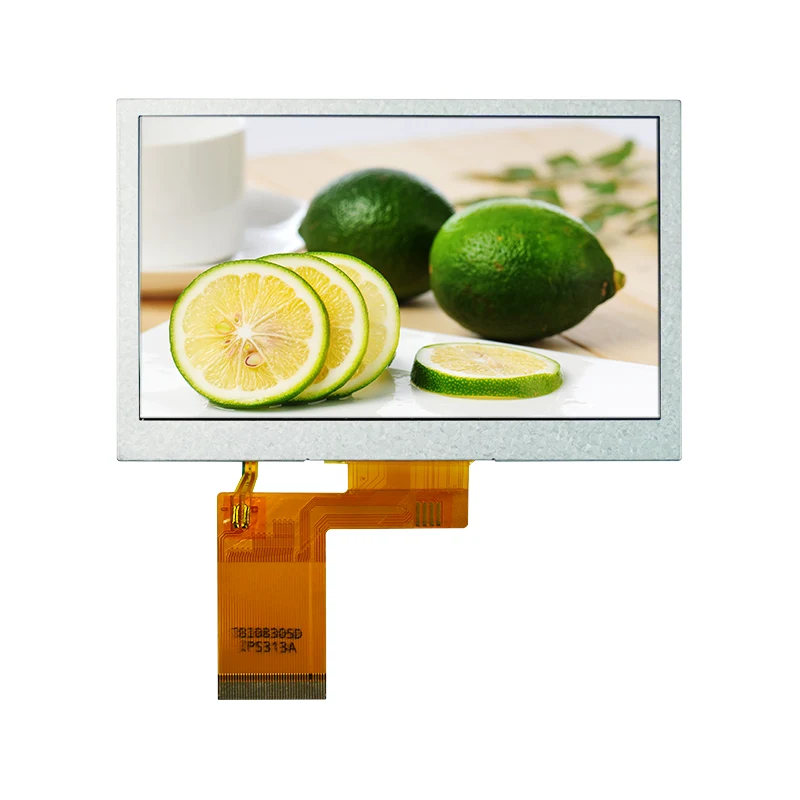

Moduł transmisyjnego kolorowego wyświetlacza TFT LCD IPS o przekątnej 4,3 cala

Podstawowe funkcje

• Wyświetlacz o wysokiej jasności: typowa jasność 500 cd/m² (minimum 450 cd/m²), zapewniająca dobrą widoczność nawet przy silnym oświetleniu otoczenia.

• Praca w szerokim zakresie temperatur: Obsługuje zakres temperatur roboczych od -20°C do 60°C, odpowiedni do środowisk przemysłowych.

• Szerokie kąty widzenia: typowy poziomy kąt widzenia 70° i pionowy kąt widzenia 45°–60°, umożliwiający wygodne oglądanie pod różnymi kątami.

• Szybka reakcja: typowy czas reakcji 20 ms, idealny do wyświetlania dynamicznych obrazów.

• Energooszczędna konstrukcja: Działa przy niskim napięciu 3,2 V przy zoptymalizowanej wydajności dla białego podświetlenia LED.

Specyfikacja niestandardowego modułu wyświetlacza TFT LCD IPS o przekątnej 4,3 cala Tianfu

Szczegóły modułu transmisyjnego kolorowego wyświetlacza TFT LCD Tianfu 4,3 cala

Moduł transmisyjnego kolorowego wyświetlacza TFT LCD IPS o przekątnej 4,3 cala jest stosowany w różnych dziedzinach w następujący sposób:

Automatyka i sterowanie przemysłowe

• Przemysłowe panele HMI: monitorowanie linii produkcyjnej, wyświetlanie stanu urządzeń

• Przyrządy testowe i pomiarowe: Oscyloskop, interfejsy wyświetlacza analizatora widma

• Terminale sterujące PLC: interfejsy człowiek-maszyna dla systemów automatyki przemysłowej

Systemy motoryzacyjne i transportowe

• Wyświetlacze nawigacji w pojeździe: ekrany nawigacji samochodowej z rynku wtórnego

• Informacje o transporcie publicznym: systemy przystanków autobusowych, terminale biletowe

• Przyrządy maszyn budowlanych: koparka, panele operatora dźwigu

Sprzęt medyczny i opieka zdrowotna

• Przenośne urządzenia medyczne: monitory, wyświetlacze sprzętu diagnostycznego

• Terminale monitorowania stanu zdrowia: interfejsy urządzeń opieki zdrowotnej

• Przyrządy laboratoryjne: Ekrany wyświetlania danych dla instrumentów analitycznych

Inteligentny dom i IoT

• Inteligentne panele sterowania: interfejsy dotykowe do centralnych systemów sterowania w domu

• Wyświetlacze monitorowania bezpieczeństwa: Budowanie ekranów systemu domofonowego

• Inteligentne interfejsy urządzeń: wysokiej klasy lodówka, panele sterowania pralki

Sprzęt handlowy i detaliczny

• Systemy POS: Wyświetlacze terminali detalicznych

• Ekrany z informacjami reklamowymi: aplikacje Digital Signage na małą skalę

Ocena naszego klienta: Przemysłowy panel termostatyczny

Producent sprzętu przemysłowego przyjął ten moduł jako interfejs wyświetlacza dla swojego systemu kontroli temperatury. Działa stabilnie przez ponad 2 lata w chłodni w temperaturze -10°C, bez pogorszenia jasności. Kąt widzenia spełnia wymagania monitorowania wielokątowego.

P1: Jakie są wymagania dotyczące zasilania tego 4,3-calowego modułu TFT?

Odp.: Moduł wymaga dwóch zasilaczy: 1) 3,2 V (typowe) dla sekcji logicznej; 2) 12–16 V dla podświetlenia LED, typowo 14 V. Prąd podświetlenia wynosi około 40 mA. Zaleca się stosowanie stabilnej przetwornicy DC-DC, aby uniknąć wahań napięcia wpływających na wydajność wyświetlacza.

P2: Czy moduł może działać normalnie w środowiskach o niskiej temperaturze?

Odp.: Tak, moduł ten przeszedł rygorystyczne testy i może normalnie działać w zakresie temperatur otoczenia od -20°C do 60°C. W środowiskach o niskiej temperaturze początkowy czas uruchamiania może się nieznacznie wydłużyć (około 1–2 sekundy), ale nie ma to wpływu na działanie wyświetlacza. Zakres temperatur przechowywania wynosi od -20°C do 70°C.

P3: Jaka jest charakterystyka kąta widzenia modułu? Jakie pozycje montażowe są odpowiednie?

Odp.: W tym module zastosowano kąt widzenia na godzinie 12, z typowym poziomym kątem widzenia wynoszącym 70° i pionowym kątem widzenia wynoszącym 45°–60°. Nadaje się do montażu na poziomie oczu obserwatora lub nieco nad nim. W przypadku zastosowań wymagających oglądania pod wieloma kątami zaleca się dostosowanie kąta instalacji lub wybranie modelu o innych specyfikacjach kąta widzenia.

P4: Czy czas reakcji 20 ms obsługuje odtwarzanie wideo?

Odp.: Typowy czas reakcji wynoszący 20 ms (maksymalnie 30 ms) umożliwia obsługę większości scenariuszy aplikacji, w tym aktualizacji danych, przełączania graficznego interfejsu użytkownika i odtwarzania wideo w standardowej rozdzielczości. W przypadku zastosowań wymagających szybkiego wideo lub gier zaleca się wybór dedykowanego modelu o krótszym czasie reakcji.

P5: Jaka jest żywotność modułu i degradacja podświetlenia?

Odp.: W znamionowych warunkach pracy moduł ma żywotność ponad 30 000 godzin. Spadek jasności podświetlenia LED jest zwykle mniejszy niż 10% w ciągu 10 000 godzin. Zaleca się unikanie pracy przy maksymalnej jasności przez dłuższy czas, aby wydłużyć żywotność podświetlenia.

P6: Czy obsługuje funkcję dotykową?

Odp.: Ten model jest modułem przeznaczonym wyłącznie do wyświetlania i nie integruje funkcji dotykowych. Możemy jednak dostarczyć pasujące rezystancyjne lub pojemnościowe komponenty ekranów dotykowych i pomóc w procesie laminowania. Ekran dotykowy należy zakupić i zintegrować osobno.

Przykładowe zasady dostaw

Dostępność próbek: Dostępne są próbki w małych partiach po 1–10 sztuk do oceny i testowania przez klienta.

Dołączona dokumentacja: Każdy przykładowy pakiet zawiera:

• Kompletna karta danych produktu

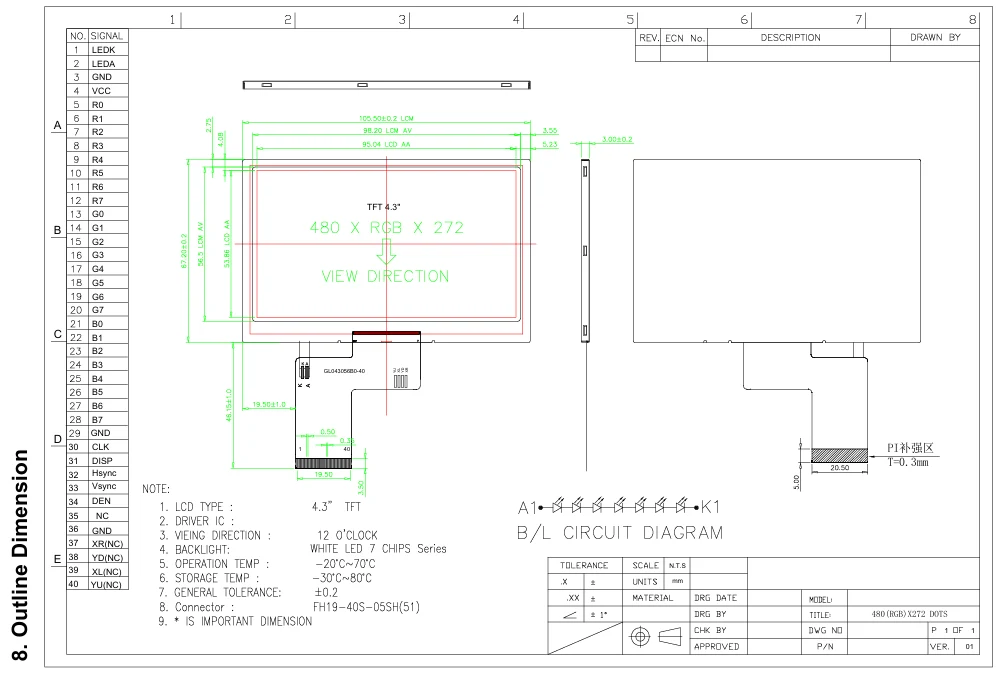

• Rysunki mechaniczne (pliki CAD w formatach DXF/STEP)

• Definicje pinów i schemat połączeń elektrycznych

• Zalecany czas inicjalizacji i kod konfiguracji rejestru

• Wytyczne dotyczące bezpiecznej obsługi i ochrony ESD

Przykładowe zalecenia dotyczące oceny

Przed zamówieniem próbek upewnij się, że Twój zespół techniczny ma następujące możliwości:

• Możliwość sterowania: Możliwość zapewnienia zasilania logicznego 3,2 V i zasilania podświetlenia LED 12–16 V dla modułu

• Zgodność interfejsu: Płyta główna systemu może pomieścić 40-stykowe złącze FH19-40S-0.5SH(51) lub równoważny adapter

• Obsługa sygnału: Główny układ sterujący może wysyłać sygnały interfejsu równoległego RGB 24-bitowego lub 16-bitowego

• Względy termiczne: Wewnątrz urządzenia znajduje się wystarczająca przestrzeń do odprowadzania ciepła

🔧 Profesjonalny zakres wsparcia technicznego

Podstawowe wsparcie techniczne (bezpłatne)

Klientom bezpośrednim oferujemy następujące profesjonalne wsparcie techniczne związane z modułami LCD:

1. Specyfikacje i doradztwo integracyjne

• Interpretacja charakterystyk elektrycznych modułu i zalecenia projektowe zasilacza

• Analiza instalacji mechanicznej i kompatybilności strukturalnej

• Wytyczne dotyczące procesów lutowania złączy i montażu kabli

• Zalecenia dotyczące oceny zdolności adaptacji do środowiska (temperatura/wilgotność).

2. Dokumentacja techniczna układu scalonego sterownika

• Kompletny arkusz danych dla układu scalonego sterownika ILI6485

• Szczegółowa konfiguracja rejestru i przykłady sekwencji inicjalizacji

• Analiza parametrów taktowania interfejsu i zalecenia dotyczące dopasowania

• Schemat odniesienia dla korekcji gamma kolorów

3. Wskazówki dotyczące dostrajania wydajności optycznej

• Metody i standardy badania jednorodności jasności

• Sugestie optymalizacji charakterystyki kąta widzenia w rzeczywistych instalacjach

• Kierunki regulacji kontrastu i wydajności kolorów

• Testowanie czasu reakcji i schematy oceny

4. Wsparcie weryfikacji niezawodności

• Zalecane warunki i cykle testu wypalania

• Projekt i zalecenia dotyczące ochrony ESD

• Metody badania cyklu temperaturowego

• Kluczowe punkty długoterminowej oceny niezawodności działania

Odpowiedź pomocy technicznej

• Czas reakcji: Odpowiedzi na zapytania techniczne udzielane są w ciągu 24 godzin w dni robocze

• Metody komunikacji: wsparcie za pośrednictwem poczty elektronicznej, telefonu i spotkań online w celu pogłębionej wymiany technicznej

• Dokumentacja: Wszystkie dokumenty techniczne dostarczane w języku chińskim i angielskim

• Biblioteka często zadawanych pytań: Biblioteka rozwiązań typowych problemów związanych z integracją została utworzona w celach informacyjnych dla klientów
