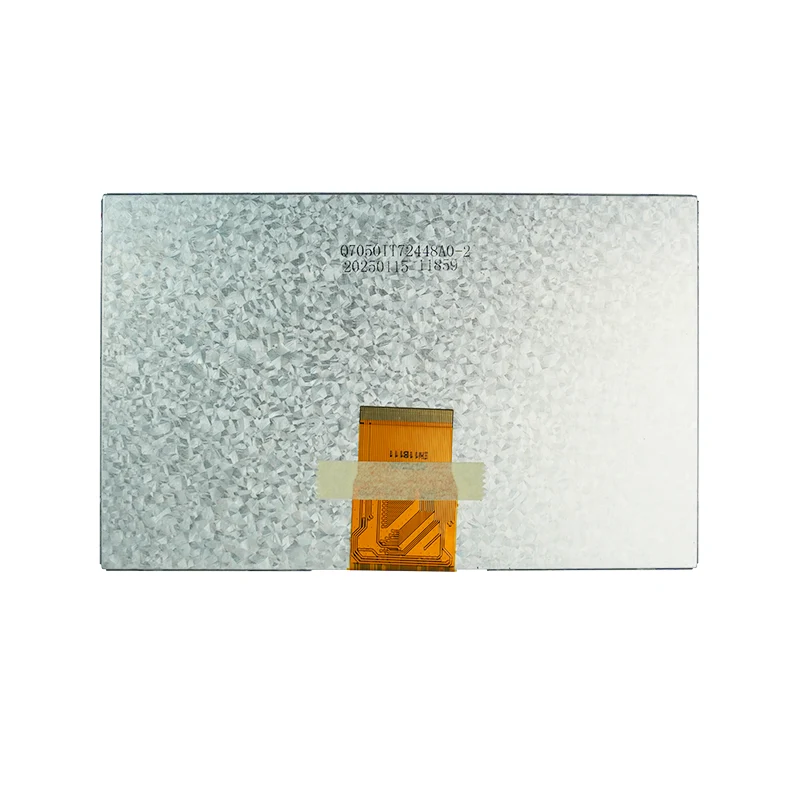

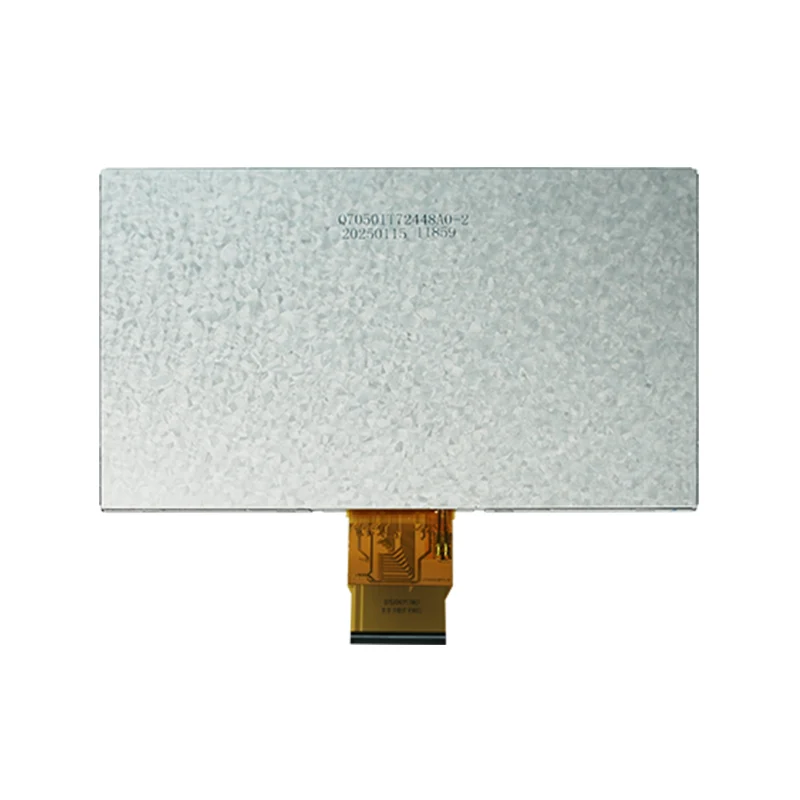

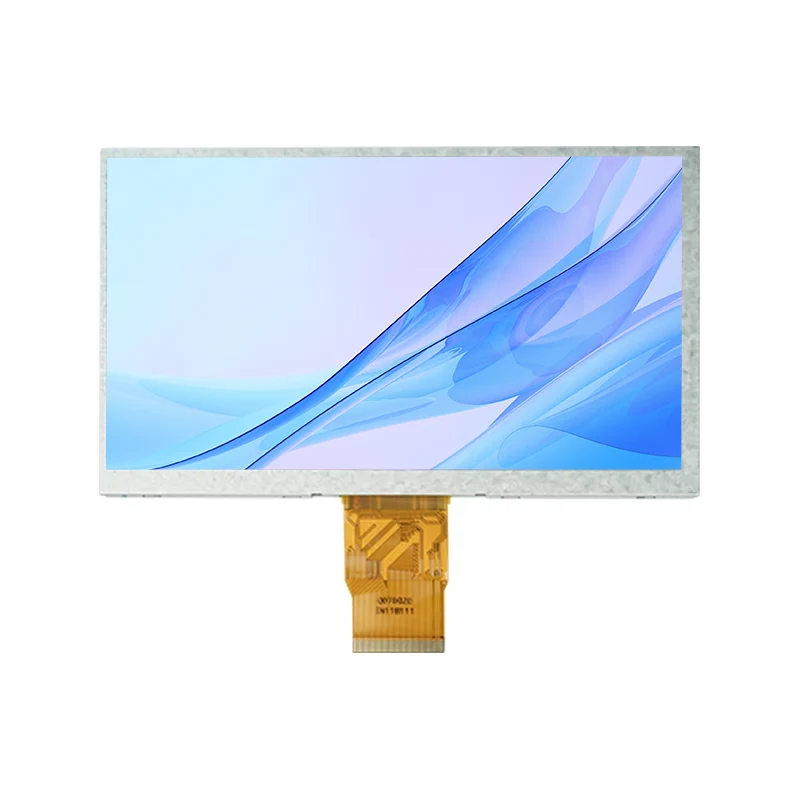

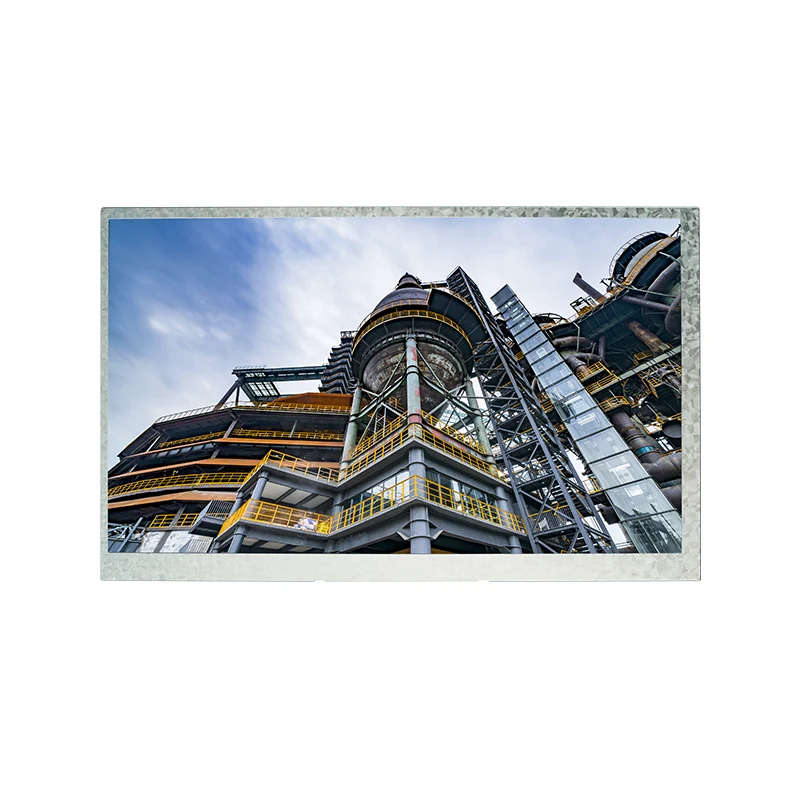

7.0 'moduł wyświetlacza LCD bezpłatny kąt widzenia TFT

Podstawowe specyfikacje

Rozmiar wyświetlania

7,0-calowe IPS TFT-LCD

Rezolucja

1024 × RGB × 600 (WVGA)

Piksel

0,1506 (h) × 0,1432 (v) mm

Obszar aktywny

154,21 (h) × 85,92 (v) mm

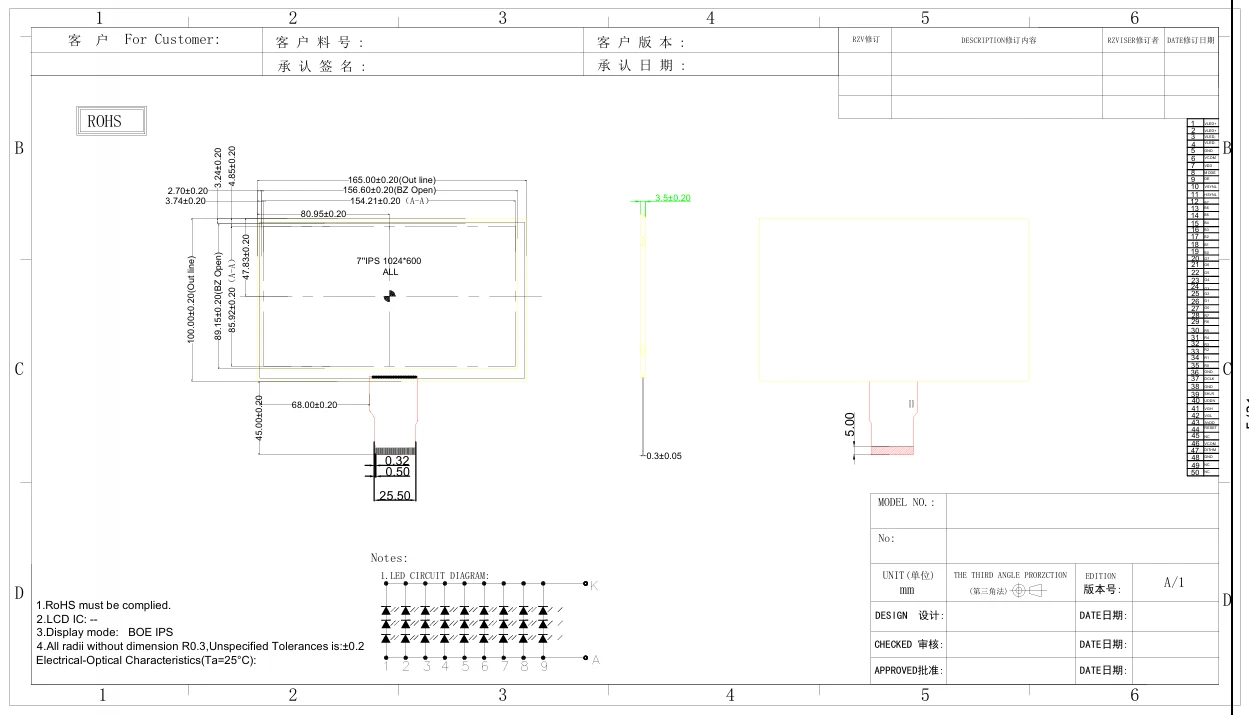

Zarys Wymiary

165 (w) × 100 (h) × 3,5 (d) mm

Tryb wyświetlania

Zwykle czarny (technologia IPS)

Interfejs

TTL równoległe RGB (50-stykowe FPC)

Obróbka powierzchniowa

Anty-zabawa (twarda powłoka 2H/3H)

Charakterystyka elektryczna

Cyfrowe napięcie zasilania (VDD)

3,3 V (3,0–3,6 V)

Napięcie zasilania analogowego (AVDD)

9,6 V (9,4-9,8 V)

Napięcie bramki TFT (VGH/VGL)

18 V (17–19 V) / -6 V (-7–5 V)

Bieżące zużycie (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Napięcie podświetlenia/prąd

9,6 V (8,4–10,6 V) / 180MA (27 diod LED)

Temperatura robocza

-20 ° C do +70 ° C.

Temperatura przechowywania

-30 ° C do +80 ° C.

Charakterystyka optyczna

Luminance (typ.)

450 CD/m² (punkt środkowy)

Współczynnik kontrastu (typ.)

800: 1 (kąt widzenia 0 °)

Czas odpowiedzi (typ.)

25 ms (wzrost + jesień)

Kąt oglądania (h/v)

80 °/80 ° (CR> 10)

Kolor Gamut (NTSC)

50%

Chromatyczność (biała)

X: 0,230–0,330, Y: 0,260–0,360

Interfejs i kontrola

Typ złącza

Hiroza FH12A-50S-0,55H (50-pin FPC)

Wprowadzanie danych

8-bitowy RGB (24-bitowa głębokość kolorów)

Tryby synchronizacji

Tryb de (domyślnie) / HS / VS Tryb

Kontrola kierunku skanowania

L/R (lewa/prawa zmiana)/Updn (skanowanie w górę/w dół)

Wsparcie dithering

8-bitowa (h) lub 6-bitowa (l) rozdzielczość
