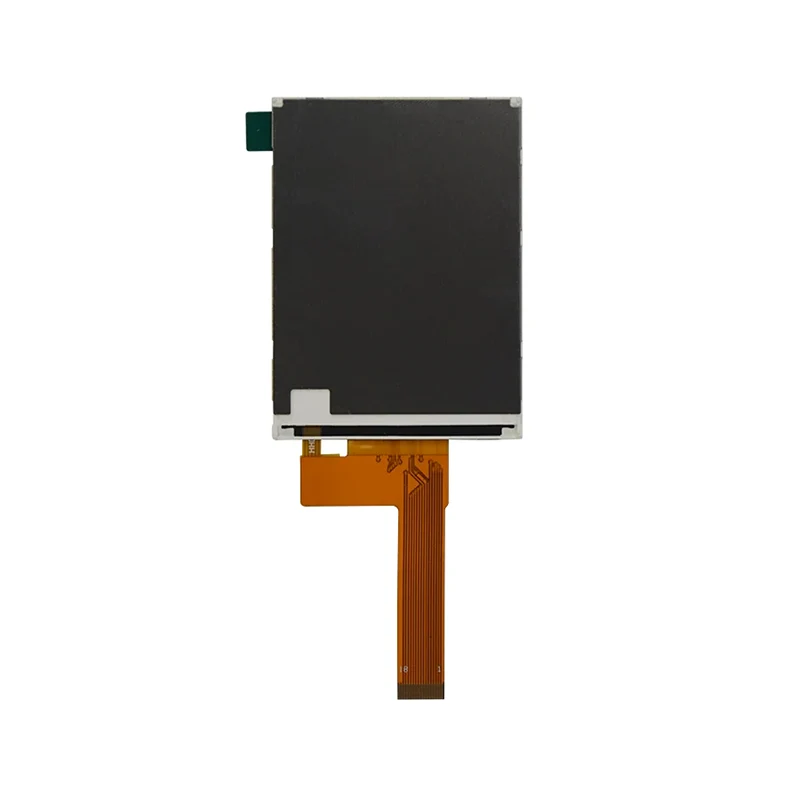

Standardowy moduł ekranu graficznego TN TFT LCD o przekątnej 2,7 cala

Standardowy moduł ekranu graficznego TN TFT LCD o przekątnej 2,7 cala jest stosowany głównie w przemysłowych i inteligentnych domowych wyświetlaczach LCD. Jak na przykład:

1.Przemysłowy terminal ręczny

Przemysłowe urządzenia kieszonkowe: niestandardowe wyświetlacze LCD do skanerów PDA/kodów kreskowych

Trwałe wyświetlacze LCD | Idealny do detektorów przemysłowych i terminali danych

Zaawansowane wyświetlacze LCD do skanerów inwentaryzacyjnych i drukarek przenośnych

Wysokiej jakości wyświetlacze – stworzone z myślą o przemysłowych urządzeniach przenośnych

2. Inteligentny dom

Panele sterowania inteligentnym domem | Niestandardowe zaawansowane rozwiązania LCD

Trwałe wyświetlacze LCD do ekspresów do kawy, robotów odkurzaczy i piekarników

Inteligentne wyświetlacze domowe – wysoka jakość i dopasowanie

Bliższe dane

Specyfikacja niestandardowego modułu graficznego TN TFT LCD o przekątnej 2,7 cala Tianfu

Doświadczenie aplikacji w świecie rzeczywistym z Tianfu: perspektywa producenta mobilnego terminala danych

"Przy opracowywaniu przemysłowego urządzenia PDA nowej generacji naszym ostatecznym wyborem stał się ten moduł ekranu graficznego TN TFT LCD o przekątnej 2,7 cala. Jego podświetlenie o wysokiej jasności (dostosowaliśmy wersję 500 cd/m²) i powłoka przeciwodblaskowa całkowicie rozwiązały problem trudnego rozpoznawania zawartości ekranu przy silnym świetle zewnętrznym. "

„Rozdzielczość ekranu panoramicznego 960×240 jest wysoce zgodna z logiką interakcji mobilnych terminali danych: przestrzeń pozioma jest wystarczająca do pełnego wyświetlenia kodów kreskowych i numerów listów przewozowych, podczas gdy układ pionowy idealnie pasuje do klasycznego projektu interfejsu użytkownika obejmującego „obszar wyświetlania informacji + stałe dolne przyciski”, umożliwiając wydajną pracę na niewielkiej przestrzeni”.

"Funkcja niskiego zużycia energii interfejsu SPI bezpośrednio poprawia żywotność baterii terminala. Dzięki logicznemu poborowi mocy wynoszącemu zaledwie 8 mA dla modułu, w połączeniu z naszą samodzielnie opracowaną strategią kontroli gradacji podświetlenia, całkowita żywotność baterii urządzenia została zwiększona o około 18% w scenariuszach ciągłego skanowania. "

„Stabilność modułu w szerokim zakresie temperatur (od -20°C do +70°C) i niezawodność mechaniczna modułu przeszły nasze rygorystyczne testy, w tym testy cykliczne w wysokich temperaturach i testy upadku z wysokości 1,2 metra, w pełni spełniając wymagania trwałości w środowiskach przemysłowych.”

Ukierunkowana optymalizacja i wsparcie

Oferujemy ulepszone rozwiązania dla takich zastosowań:

Ekskluzywne funkcje: ulepszony sterownik podświetlenia (obsługujący przyciemnianie PWM/szybkie wybudzanie), dotyk w rękawiczkach, konstrukcja przeciwzakłóceniowa i zestaw trybu oszczędzania energii.

Dostosowanie do branży: dostępne są wersje niestandardowe zoptymalizowane pod kątem scenariuszy takich jak logistyka ekspresowa, magazynowanie w łańcuchu chłodniczym i inspekcje zewnętrzne.

Szybkie wsparcie: zapewnij kompatybilne projekty referencyjne z głównymi silnikami skanującymi, narzędziami do testowania linii produkcyjnych i długoterminową gwarancją dostaw.

Informacje zwrotne od klientów

"W ciągu ostatnich 18 miesięcy łącznie wykorzystaliśmy ponad 35 000 jednostek tego modułu w trzech naszych produktach terminalowych. Najbardziej satysfakcjonuje nas doskonała spójność partii i niezwykle szybka reakcja pomocy technicznej, które stanowią solidną gwarancję naszej produkcji na dużą skalę i obsługi posprzedażnej. Tianfu to niezawodna i dostosowana do indywidualnych potrzeb fabryka LCD, zawsze im ufamy. "

Zastosowanie modułu ekranu TFT LCD Tianfu o przekątnej 2,7 cala

Czas prowadzenia Tianfu

Często zadawane pytania

P1: Jak wybrać pomiędzy interfejsami SPI i RGB?

Odp.: Te dwa interfejsy spełniają różne wymagania aplikacji:

Interfejs SPI ma niewielką liczbę pinów (zwykle 3–4 linie danych), co idealnie sprawdza się w scenariuszach, w których zasoby pinów MCU są ograniczone, a wymagania dotyczące częstotliwości odświeżania są niskie, np. wyświetlanie statycznych obrazów lub powolne aktualizowanie danych.

Interfejs RGB umożliwia równoległą transmisję danych z wyższą częstotliwością odświeżania, odpowiednią do wyświetlania dynamicznych treści, filmów lub szybko zmieniającej się grafiki, ale wymaga większych zasobów pinów.

P2: Dlaczego podświetlenie wymaga stosunkowo wysokiego napięcia 8,7–10,2 V?

Odp.: moduł ten wykorzystuje konstrukcję podświetlenia z wieloma diodami LED połączonymi równolegle. Stosunkowo wysokie wymagania dotyczące napięcia zwykle oznaczają, że podświetlenie składa się z wielu diod LED połączonych szeregowo, które mogą zapewnić jednolitą i wystarczającą jasność. W rzeczywistym użyciu wymagany jest dedykowany obwód sterownika podświetlenia; nie można go bezpośrednio podłączyć do zasilacza logicznego 3,3 V.

P3: Czy zakres temperatur pracy modułu spełnia wymagania zastosowań przemysłowych?

O: Tak. Zakres temperatur pracy od -20°C do +70°C pokrywa wymagania większości środowisk przemysłowych. Do bardziej ekstremalnych warunków (takich jak warsztaty na świeżym powietrzu, w których panuje bardzo niska temperatura lub w których panuje wysoka temperatura), możemy dostarczyć wersję do pracy w szerokim zakresie temperatur (wymagane dostosowanie), która spełnia specjalne wymagania od -40°C do +85°C.

P4: Czy zakres temperatur pracy modułu spełnia wymagania zastosowań przemysłowych?

O: Tak. Zakres temperatur pracy od -20°C do +70°C pokrywa wymagania większości środowisk przemysłowych. Do bardziej ekstremalnych warunków (takich jak warsztaty na świeżym powietrzu, w których panuje bardzo niska temperatura lub w których panuje wysoka temperatura), możemy dostarczyć wersję do pracy w szerokim zakresie temperatur (wymagane dostosowanie), która spełnia specjalne wymagania od -40°C do +85°C.

P5: Jak sterować tym ekranem? Jakie obwody peryferyjne są potrzebne?

O: Podstawowy system wymaga:

Zasilanie logiczne 3,3 V (dokładność ±5%)

Obwód sterownika podświetlenia 8–10 V (prąd stały 15–25 mA)

MCU lub kontroler wyświetlacza (obsługujący interfejs SPI lub RGB)

Opcjonalnie: kontroler z ekranem dotykowym (dla wersji z obsługą dotyku)

Dostarczamy kompletne schematy obwodów referencyjnych i przykładowe kody sterowników (platformy wspierające takie jak STM32, ESP32 i Arduino).

P6: Jakie aspekty dostosowywania są obsługiwane w przypadku tego ekranu wyświetlacza?

Odp.: Oferujemy wiodące w branży modułowe usługi dostosowywania, z głównymi opcjami dostosowywania obejmującymi:

Dostosowywanie interfejsu i pinów

Dostosuj pozycję złącza FPC i kolejność pinów, aby dopasować je do układu PCB

Dostosuj zestawy poleceń interfejsu SPI, aby pasowały do ​​głównego układu sterującego

Dodaj interfejs I2C dla ekranów dotykowych lub czujników światła otoczenia

Regulacja wydajności optycznej

Wymień materiały ciekłokrystaliczne na różne kąty widzenia (IPS/FFS/TN)

Regulacja jasności podświetlenia (opcjonalny zakres: 150–800 cd/m²)

Zmień kąt polaryzatora (0°/90°/180°/270°)

Dodaj obróbkę powierzchni, taką jak ochrona przed odblaskami i odciskami palców

Adaptacja konstrukcji mechanicznej

Dostosuj całkowitą grubość modułu (minimalna grubość do 1,8 mm)

Zmodyfikuj długość FPC i kierunek wyjścia kabla

Dodaj lub zmniejsz pozycje otworów montażowych

Dostosuj konstrukcję ramy do specyficznych wymagań dotyczących uszczelnienia

Specjalna zdolność adaptacji do środowiska

Wersja szerokotemperaturowa (-40°C do +85°C)

Wersja o wysokiej jasności zapewniająca widoczność na zewnątrz

Wzmocniona konstrukcja odporna na wibracje
