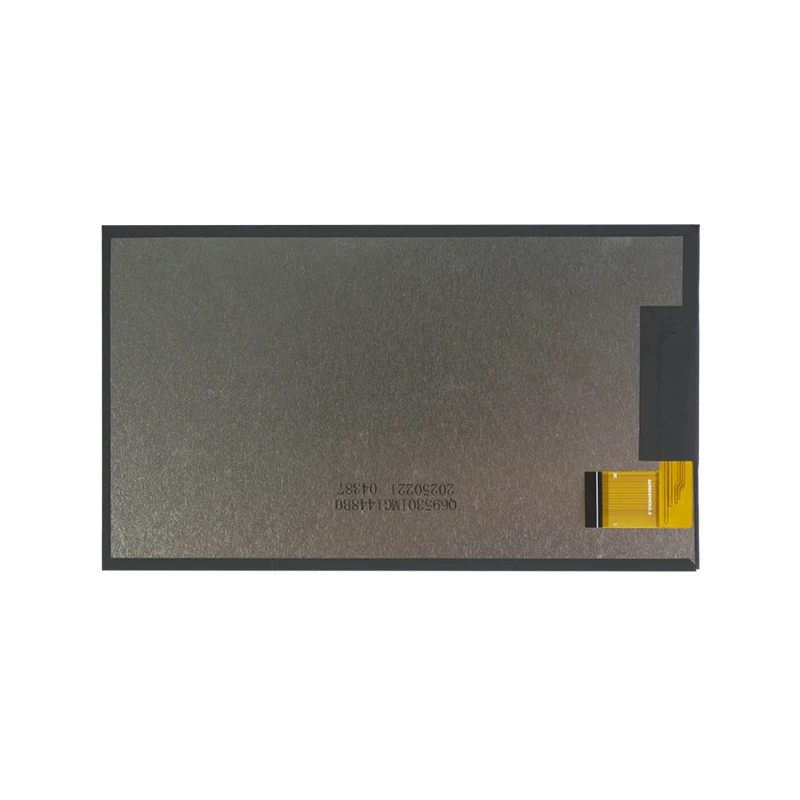

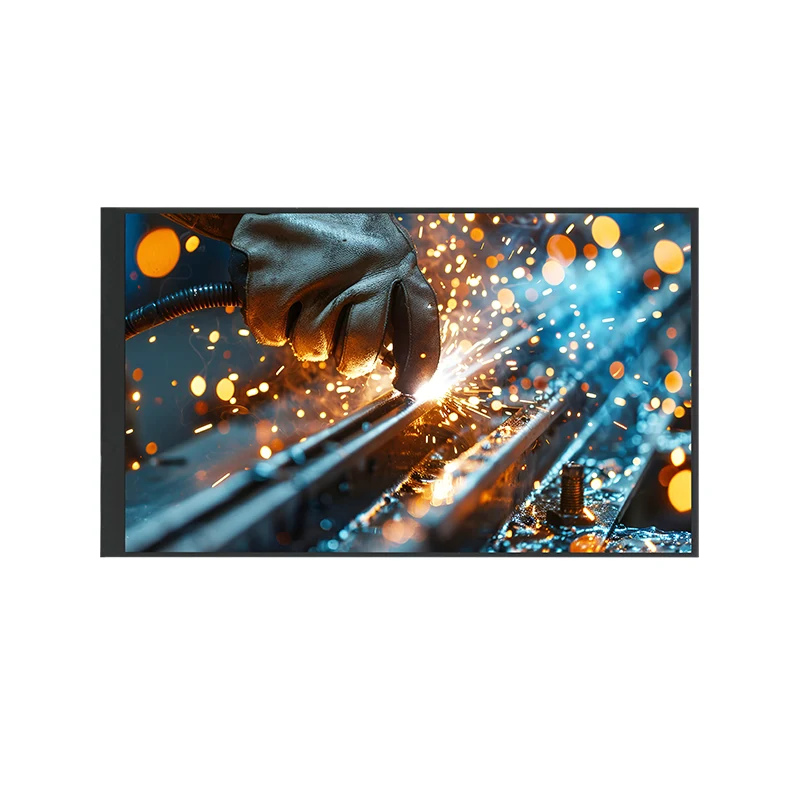

Moduł kolorowego wyświetlacza TFT LCD o przekątnej 6,95 cala

Podstawowe funkcje i scenariusze zastosowań

• Obraz w wysokiej rozdzielczości: Rozdzielczość WVGA (600 × RGB × 1024) zapewnia ostry i szczegółowy obraz.

• Szerokie kąty widzenia i stabilny wyświetlacz: technologia IPS zapewnia dookólny kąt widzenia 85°, zachowując spójne kolory i kontrast.

• Możliwość dostosowania do silnego światła otoczenia: typowa jasność 350 cd/m² w połączeniu ze współczynnikiem kontrastu 700:1 zapewnia doskonałą widoczność w pomieszczeniach i na zewnątrz.

• Szerokie obszary zastosowań: przemysłowe interfejsy człowiek-maszyna (HMI), wyświetlacze sprzętu medycznego, przenośne przyrządy testujące, panele sterowania inteligentnym domem, terminale komercyjne i moduły wyświetlaczy IoT.

Podstawowa wartość produktu

Producentom urządzeń zapewniamy stabilny i niezawodny moduł wyświetlacza typu plug-and-play. Pomaga to skrócić cykle rozwoju produktu, zmniejszyć złożoność zarządzania łańcuchem dostaw i zapewnić długotrwałą, wyraźną interakcję wizualną nawet w trudnych warunkach środowiskowych.

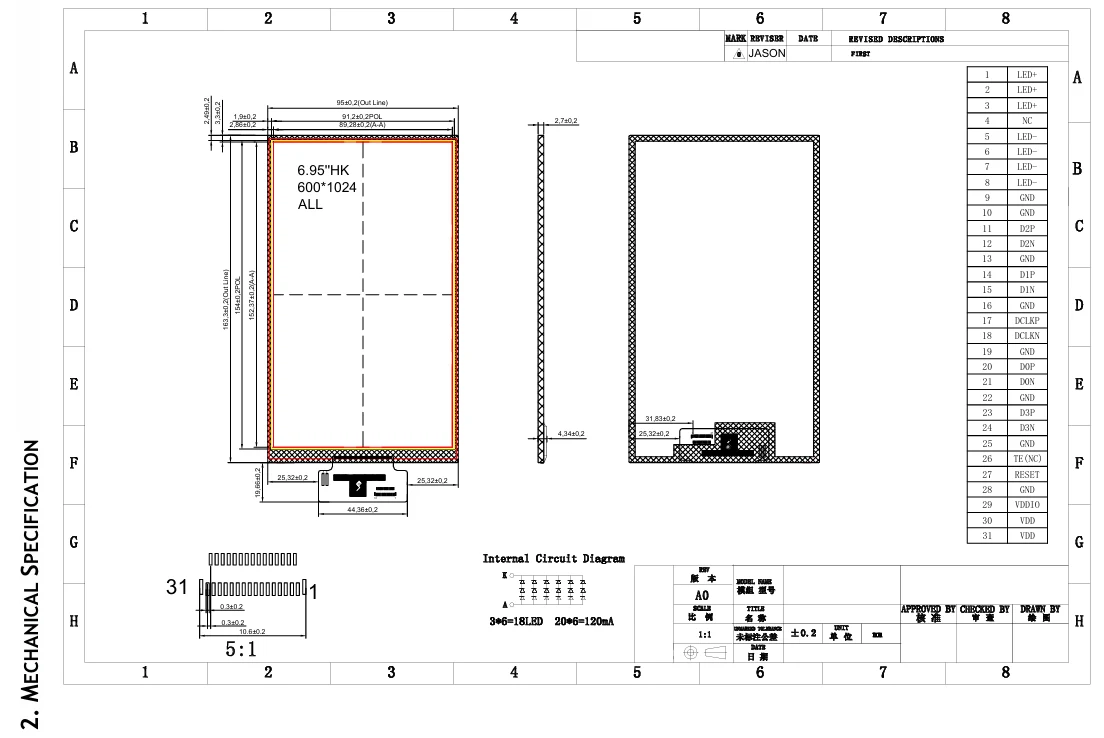

Specyfikacja niestandardowego modułu kolorowego wyświetlacza TFT LCD o przekątnej 6,95 cala Tianfu

Szczegóły modułu kolorowego wyświetlacza TFT LCD Tianfu o przekątnej 6,95 cala

Rozumiemy trudną naturę zastosowań przemysłowych, dlatego moduł kolorowego wyświetlacza TFT LCD o przekątnej 6,95 cala spełnia standardy wysokiej jakości w całym procesie projektowania, doboru materiałów i produkcji.

• Rygorystyczne testy produkcyjne: każdy moduł przed opuszczeniem fabryki przechodzi testy po włączeniu zasilania, testy sygnału, kontrole jednorodności kolorów i kontrolę defektów pikseli (zgodnie z obowiązującymi standardami branżowymi).

• Certyfikacja kluczowych komponentów: główne układy scalone sterownika, diody podświetlenia LED i inne krytyczne komponenty pochodzą od dobrze znanych marek, co zapewnia długoterminowe stabilne dostawy i stałą wydajność.

• Walidacja przystosowania do środowiska: sprawdzono, czy moduł działa stabilnie w określonym szerokim zakresie temperatur, spełniając wymagania większości środowisk przemysłowych i komercyjnych.

• Ochrona ESD: Projekt obwodu uwzględnia podstawowe środki ochrony ESD. Zalecamy, aby klienci dodali odpowiednią ochronę do swoich projektów produktów na poziomie systemu.

Oświadczenie o zgodności

Ten produkt jest zgodny z ograniczeniami dyrektywy RoHS dotyczącymi substancji niebezpiecznych. Produkcja odbywa się ściśle według certyfikowanego systemu ISO9001. Możemy pomóc w dostarczeniu odpowiednich oświadczeń o zgodności i dokumentów wsparcia technicznego w oparciu o specyficzne wymagania projektowe klientów.

Usługi dostosowywania i przepływ procesów

Produkty standardowe i dostosowywanie

Oferujemy moduł kolorowego wyświetlacza TFT LCD o przekątnej 6,95 cala jako produkt standardowy, zapewniający szybką obsługę próbek i stabilne dostawy do produkcji masowej. Jednocześnie rozumiemy, że Twój produkt może wymagać unikalnego projektu, dlatego zapewniamy elastyczne usługi dostosowywania:

Personalizacja optyczna: Dostosuj jasność (do 500 cd/m² lub więcej), temperaturę barwową i obróbkę powierzchni (antyodblaskowa, o wysokim połysku itp.).

Dostosowanie interfejsu i pinów: W zakresie wykonalności projektu sprzętu możemy negocjować dostosowania długości FPC, położenia interfejsu i definicji pinów.

Dostosowanie strukturalne: zapewnij konstrukcje plastikowych lub metalowych ramek pasujących do obudowy urządzenia i metody instalacji.

Przyciemnianie podświetlenia: Obsługuje przyciemnianie PWM, z regulowanymi zakresami częstotliwości przyciemniania dostępnymi na żądanie.

Proces współpracy

Analiza potrzeb → Ocena rozwiązania i wycena → Testowanie próbek → Potwierdzenie projektu → Produkcja próbna w małych partiach → Dostawa masowa i śledzenie jakości

Dysponujemy profesjonalnym zespołem FAE (Field Application Engineer), który zapewni Państwu wsparcie techniczne w pełnym procesie od wstępnej selekcji do wdrożenia do masowej produkcji.

P1: Do jakich produktów nadaje się głównie ten wyświetlacz?

Odp.: Ten 6,95-calowy wyświetlacz WVGA IPS idealnie nadaje się do przemysłowych urządzeń sterujących (HMI), medycznych przyrządów do monitorowania, przenośnych inteligentnych terminali, ręcznych skanerów kodów kreskowych, inteligentnych szafek i kiosków samoobsługowych. Został specjalnie zaprojektowany do zastosowań wymagających równowagi pomiędzy niezawodnością wyświetlacza, szerokimi kątami widzenia i opłacalnością.

P2: Interfejs to MIPI DSI, ale mój główny układ sterujący wykorzystuje RGB lub LVDS. Czy nadal można go używać?

O: Tak, do konwersji MIPI DSI na RGB lub LVDS potrzebny będzie układ mostkowy (taki jak rozwiązania DragonTrail lub Realtek). Możemy zapewnić zalecenia dotyczące odpowiednich układów mostkowych lub projekty referencyjne dla dojrzałych kart adapterów, aby pomóc w szybkim ukończeniu integracji systemu.

P3: Czy mogę poprosić o próbki do testów?

O: Tak. Oferujemy przykładowe zakupy dla potencjalnych klientów z jasnymi wymaganiami projektowymi. Skontaktuj się z nami za pośrednictwem naszych kanałów biznesowych, podając informacje o swojej firmie, opis projektu i potrzeby testowania, a my zorganizujemy to tak szybko, jak to możliwe.

P4: Temperatura robocza wynosi od -10°C do 60°C. Can it be used in colder or hotter environments?

Odp.: Ten zakres to gwarantowana temperatura robocza dla normalnej pracy. Jeśli środowisko aplikacji przekracza ten zakres (np. sprzęt zewnętrzny w zimnych regionach), możemy ocenić niestandardową wersję do pracy w szerokim zakresie temperatur (na przykład rozszerzoną do -30°C ~ 80°C), chociaż może to wymagać dostosowania materiałów i kosztów.

P5: Czy przy jasności 350 nitów jest ona widoczna na zewnątrz w świetle słonecznym?

Odp.: 350 cd/m² jest typowe dla zastosowań wewnętrznych. Aby zapewnić czytelność w świetle słonecznym na zewnątrz, zalecamy ekran o wysokiej jasności 800 cd/m² lub więcej w połączeniu z technologią łączenia optycznego w celu zmniejszenia odbić. Możemy zapewnić opcje dostosowywania o wysokiej jasności.

P6: Jaka jest przybliżona żywotność panelu?

Odp.: W określonych warunkach elektrycznych i temperaturowych żywotność podświetlenia (czas do spadku jasności do 50% wartości początkowej) wynosi zazwyczaj ponad 30 000 godzin. Rzeczywista żywotność jest ściśle powiązana ze środowiskiem pracy, projektem odprowadzania ciepła i prądem napędowym.

P7: Czy zapewniacie wsparcie techniczne, takie jak sterowniki lub kod inicjujący?

O: Tak. Zapewniamy klientom podstawowe specyfikacje, diagramy czasowe interfejsów, zalecane schematy obwodów i przykłady kodów inicjalizacyjnych dla układu scalonego sterownika. W przypadku skomplikowanych problemów technicznych nasz zespół FAE zapewni profesjonalne wsparcie.

P8: Jaka jest minimalna ilość zamówienia (MOQ) i jaki jest czas realizacji?

Odp.: MOQ dla modeli standardowych wynosi zazwyczaj 500-1000 jednostek, w zależności od struktury zamówienia. Standardowy czas realizacji w przypadku produkcji masowej wynosi około 4-6 tygodni. W przypadku pilnych próbek lub małych partii oferujemy przyspieszony proces do negocjacji. MOQ i czasy realizacji produktów niestandardowych należy oceniać na podstawie konkretnych wymagań.
