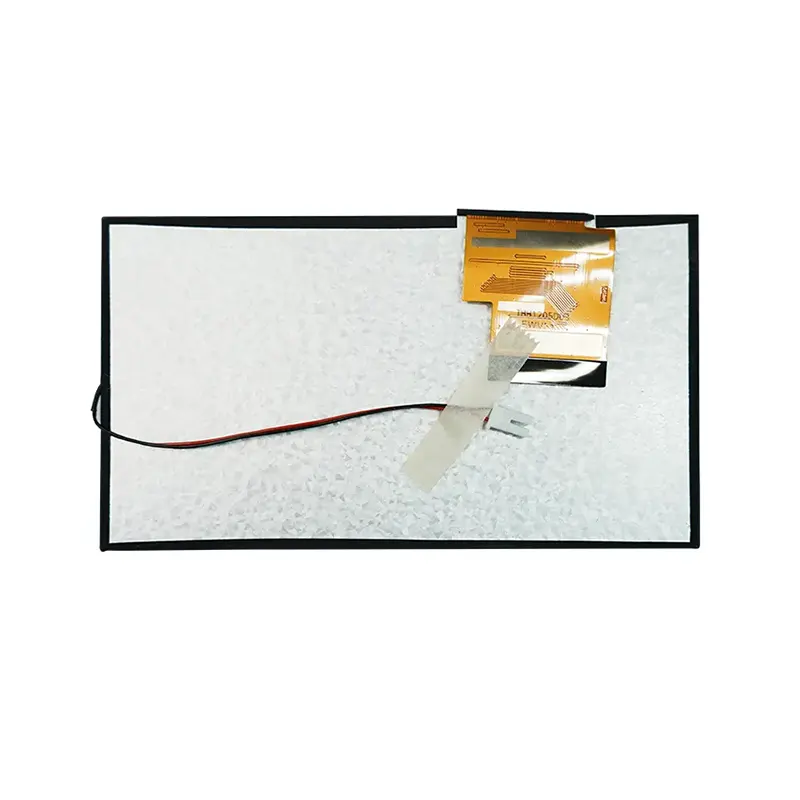

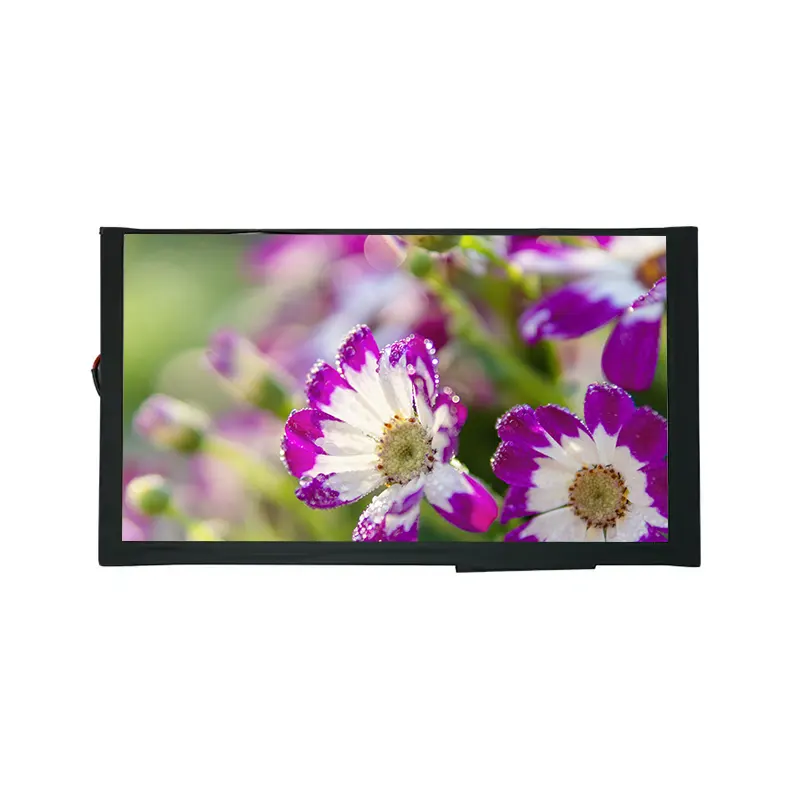

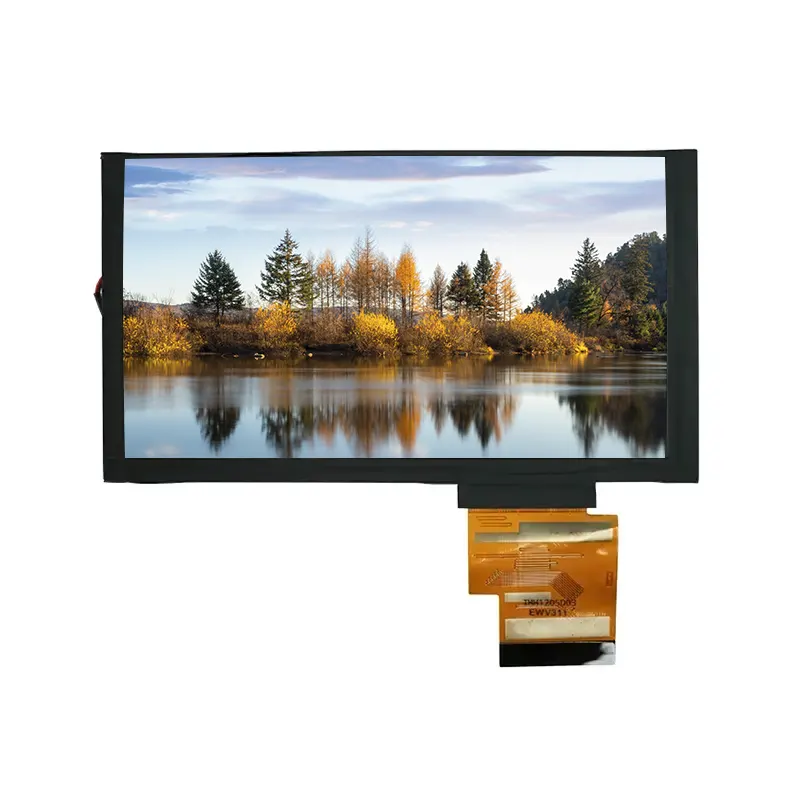

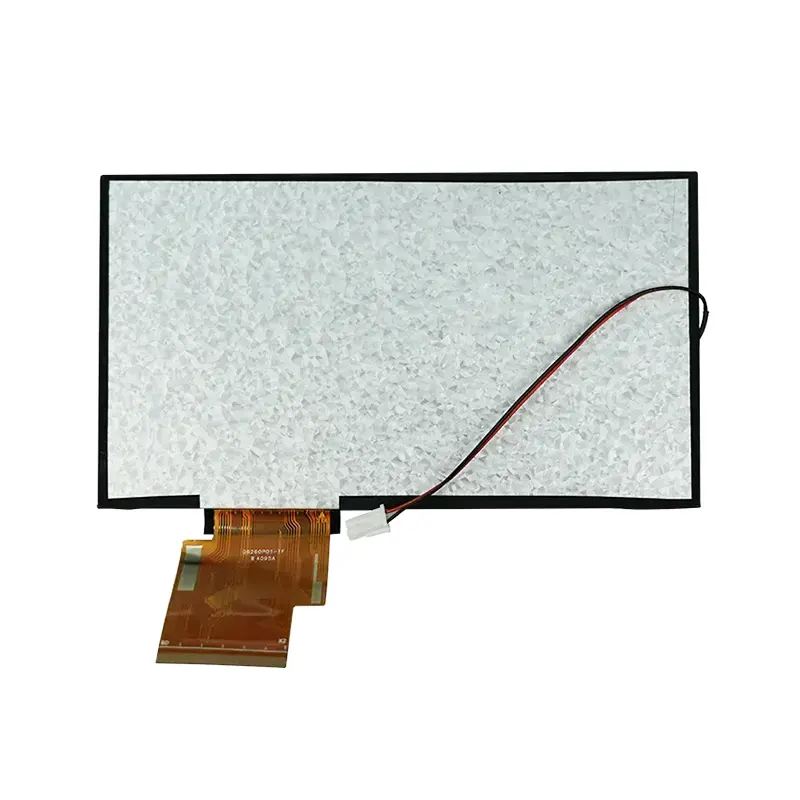

Moduł ekranu LCD TN TFT o przekątnej 6,2 cala

Główne scenariusze zastosowań

• Przemysłowe panele sterowania: urządzenia automatyki przemysłowej, systemy sterowania PLC, interfejsy człowiek-maszyna (HMI)

• Systemy wyświetlania w pojazdach: deski rozdzielcze pojazdów użytkowych, terminale pojazdów logistycznych, specjalne ekrany kontrolne pojazdów

• Wyświetlacze sprzętu zewnętrznego: systemy monitorowania energii słonecznej, zewnętrzne terminale płatnicze, wyświetlacze informacji publicznej

• Wyświetlacze sprzętu medycznego: przenośne instrumenty medyczne, wyświetlacze pomocnicze do sprzętu diagnostycznego

• Inteligentne sterowanie domem: panele sterowania automatyką budynkową, inteligentne centralne systemy sterowania

Moduł ekranu LCD TN TFT Tianfu o przekątnej 6,2 cala w specyfikacji magazynowej

Szczegóły modułu Tianfu LCD o przekątnej 6,2 cala i przekątnej TN TFT

Zalety wydajności optycznej

Wyświetlacz o wysokiej jasności: przy typowej jasności 500 cd/m² jest prawie dwukrotnie jaśniejszy niż standardowe wyświetlacze konsumenckie (250–300 cd/m²), zapewniając doskonałą widoczność nawet w bezpośrednim świetle słonecznym lub silnym świetle otoczenia.

Szerokie kąty widzenia: Osiąga kąt widzenia 150° (CR≥10) zarówno w poziomie, jak i w pionie. Ta funkcja jest kluczowa, gdy wielu operatorów musi widzieć ekran jednocześnie lub gdy urządzenie jest instalowane w niekonwencjonalnych pozycjach.

Szybka reakcja: Całkowity czas reakcji wynoszący 25 ms (wzrost + spadek) zapewnia dynamiczne aktualizacje informacji bez rozmycia ruchu, dzięki czemu nadaje się do wyświetlania danych w czasie rzeczywistym, kanałów monitorowania i podstawowych animowanych interfejsów.

Wydajność kolorów: oferuje gamę kolorów 50% NTSC. Choć nie jest tak rozbudowany jak wysokiej klasy wyświetlacze konsumenckie, w pełni spełnia wymagania dotyczące wskaźników przemysłowych, powiadomień o stanie i graficznej wizualizacji danych.

Możliwość dostosowania do środowiska i niezawodność

Praca w szerokiej temperaturze: Zakres temperatur roboczych od -20°C do 70°C, odpowiedni do środowisk od chłodni po warsztaty o wysokiej temperaturze. Zakres temperatur przechowywania jest jeszcze szerszy i wynosi od -30°C do 80°C, co zapewnia bezpieczeństwo podczas transportu i magazynowania.

Solidny system podświetlenia: wykorzystuje układ 21 białych diod LED o napięciu zasilania 9,6 V/210 mA, zapewniając jednolite i stabilne podświetlenie przy typowej żywotności ponad 50 000 godzin.

Kontrola Jakości Produkcji

• Losowe pobieranie próbek do testów w wysokiej temperaturze i wysokiej wilgotności (85°C/85%RH przez 240 godzin) na partię.

• Test szoku termicznego (-20°C ⇄ 70°C przez 1000 cykli).

• Testowanie wibracji i wstrząsów mechanicznych w celu spełnienia wymagań instalacyjnych urządzeń przemysłowych.

Gwarancja spójności działania

• Kontrolowana jednolitość jasności na poziomie ponad 85%.

• Brak gwarancji na jasne/ciemne piksele (na żądanie dostępna jest klasa pikseli zerowych defektów).

• Zgodność koloru pomiędzy partiami kontrolowanymi przy ΔE < 5.

Wsparcie dotyczące kompatybilności i integracji

• Obsługuje standardowy interfejs RGB, kompatybilny z głównymi procesorami przemysłowymi.

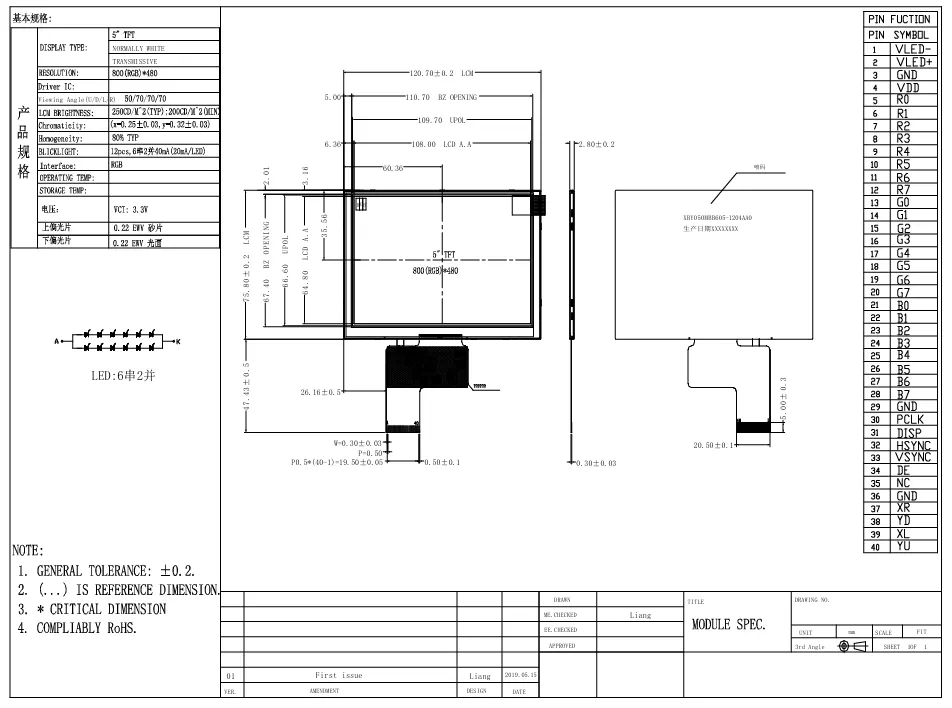

• Zawiera szczegółowe dokumenty dotyczące definicji interfejsu i specyfikacji taktowania.

• Opcjonalne rezystancyjne lub pojemnościowe panele dotykowe (sprzedawane oddzielnie).

• Oferuje projekty obwodów referencyjnych i przykłady kodów inicjujących.

Co sprawiło, że Tianfu wybierają nasi klienci od 16 lat?

Dekada doświadczenia: Dzięki ponad 10-letniemu doświadczeniu poświęconemu rozwiązaniom wyświetlaczy przemysłowych, głęboko rozumiemy wyjątkowe wymagania zastosowań przemysłowych. W przeciwieństwie do wyświetlaczy konsumenckich, dla których priorytetem są ekstremalne kolory i smukłe profile, skupiamy się na niezawodności, przystosowaniu do środowiska i długoterminowej stabilności.

Sprawdzona wydajność w terenie: nasze moduły wyświetlaczy zostały sprawdzone w ponad 5000 wdrożeniach przemysłowych na całym świecie, w tym:

• Systemy monitorowania energii wiatrowej w ekstremalnie niskich temperaturach Europy Północnej (praca ciągła w temperaturze -25°C)

• Oprzyrządowanie platform wiertniczych w wysokich temperaturach na Bliskim Wschodzie (temperatura otoczenia powyżej 50°C)

• Terminale całodobowego systemu realizacji produkcji (MES).

Zaangażowanie w pomoc techniczną

• Dostarczanie kompleksowej dokumentacji technicznej i przewodników integracyjnych.

• Zespół wsparcia technicznego ze średnio ponad 8-letnim doświadczeniem w przemysłowych produktach elektronicznych.

• Wsparcie dla testów próbek i szybka dostawa w przypadku zamówień małych partii.

• Zaangażowanie w długoterminowe dostawy i wsparcie cyklu życia produktów przemysłowych.

Przypadek naszego klienta: Modernizacja wyświetlaczy dla inteligentnych terminali logistycznych magazynów

Informacje o klientach i wyzwania: Duże centrum logistyczne handlu elektronicznego pilnie potrzebowało modernizacji wyświetlaczy swoich mobilnych terminali danych (PDA). Oryginalne ekrany nie zapewniały wystarczającej jasności przy intensywnym oświetleniu magazynu, co utrudniało operatorom odczytywanie skanów kodów kreskowych i informacji o stanie zapasów. Ponadto znaczne wahania temperatury w magazynie (od chłodni po wysokie temperatury w lecie) spowodowały spowolnienie lub awarię standardowych sit, co poważnie wpłynęło na wydajność i dokładność sortowania.

Nasze rozwiązanie: Klient zastosował nasz moduł ekranu LCD TN TFT o przekątnej 6,2 cala. Wysoka jasność 500 cd/m² zapewnia dobrą widoczność we wszystkich rodzajach oświetlenia. Szeroki zakres temperatur pracy -20°C ~ 70°C doskonale dopasowuje się do złożonego środowiska magazynowego, gwarantując stabilną pracę urządzenia przez cały rok. Co więcej, szeroki kąt widzenia wynoszący 150° umożliwia operatorom łatwe odczytywanie informacji niezależnie od sposobu trzymania urządzenia.

Wyniki zastosowania: Po modernizacji sprzętu wydajność sortowników odczytujących informacje ekranowe wzrosła o ponad 30%, a poziom błędów spowodowanych problemami z wyświetlaczem znacznie spadł. Opinie klientów wskazują, że niezawodność wyświetlacza drastycznie skróciła przestoje sprzętu w celu konserwacji, zapewniając solidną podstawę „regularnego działania inteligentnego systemu logistycznego”.

P1: Czy ten wyświetlacz jest dobrze widoczny na zewnątrz w bezpośrednim świetle słonecznym?

Odpowiedź: Tak, absolutnie. Konstrukcja o wysokiej jasności 500 cd/m² została specjalnie zaprojektowana do stosowania na zewnątrz i w warunkach silnego oświetlenia otoczenia. W porównaniu do standardowych ekranów telefonów komórkowych (zwykle 300-400 cd/m²), nasz wyświetlacz zachowuje doskonałą czytelność w jasnym świetle. Aby uzyskać optymalne rezultaty, zalecamy połączenie go z powłoką przeciwodblaskową (AG).

P2: Czy zakres temperatur roboczych od -20°C do 70°C obejmuje temperaturę rozruchu?

Odp.: Tak, jest to pełny zakres temperatur roboczych, obejmujący rozruch na zimno i na gorąco. W temperaturze -20°C osiągnięcie maksymalnej jasności wyświetlacza może zająć nieco więcej czasu (zwykle 30–60 sekund), ale będzie wyświetlać normalnie. W przypadku bardziej ekstremalnych zastosowań możemy na życzenie dostarczyć wersje specjalne.

P3: Czy współczynnik kontrastu 140:1 jest wystarczający? Wydaje się niższy niż produkty konsumenckie.

Odp.: Standardy współczynnika kontrastu dla wyświetlaczy przemysłowych różnią się od standardów produktów konsumenckich. Wartość 140:1 mierzona jest przy wysokiej jasności 500 cd/m². Rzeczywista wydajność wizualna jest znacznie lepsza niż w przypadku ekranów konsumenckich działających na tym samym poziomie jasności. Nasza optymalizacja zapewnia najlepszą możliwą czytelność w środowiskach przemysłowych, które często są narażone na zakłócenia światła otoczenia.

P4: Czy czas reakcji wynoszący 25 ms spowoduje rozmycie ruchu?

Odp.: W zastosowaniach przemysłowych całkowity czas reakcji wynoszący 25 ms jest całkowicie wystarczający. Interfejsy przemysłowe obejmują głównie aktualizacje danych i wskaźniki stanu, a nie szybkie odtwarzanie wideo. Taki czas reakcji zapewnia płynną aktualizację danych dynamicznych, zapewniając jednocześnie lepszą stabilność napięcia i dłuższą żywotność.

P5: Czy obsługuje funkcję dotykową?

Odp.: Ten produkt jest podstawowym modułem wyświetlacza, ale możemy zapewnić kompletne rozwiązanie do integracji wyświetlacza i dotyku. Współpracujemy z kilkoma dostawcami wysokiej jakości paneli dotykowych, aby zaoferować rozwiązania dotykowe rezystancyjne (lepsze do obsługi w rękawiczkach) lub pojemnościowe, zapewniające idealne dopasowanie wydajności optycznej i niezawodności.

P6: Jaka jest żywotność diod LED podświetlenia i czy wymiana jest trudna?

Odp.: System podświetlenia został zaprojektowany na żywotność ponad 50 000 godzin (około 5-6 lat przy typowym użytkowaniu). Diody LED wykorzystują konstrukcję macierzową, więc awaria pojedynczej diody LED nie spowoduje awarii całego podświetlenia. Do zastosowań wymagających wyższej niezawodności możemy zaoferować wersje o konstrukcji redundantnej.

P7: Jaka jest minimalna ilość zamówienia (MOQ) i jaki jest czas realizacji?

Odp.: MOQ dla modeli standardowych wynosi 100 jednostek, a próbki są dostępne już od 1 jednostki. Konkretne terminy realizacji można znaleźć w poniższej tabeli; zamówienia pilne można negocjować w celu przyspieszenia produkcji. Utrzymujemy zapasy bezpieczeństwa naszych najpopularniejszych modeli, aby sprostać pilnym potrzebom naszych klientów.
