Inteligentny wyświetlacz TFT LCD: praktyczny przewodnik od wyboru do wdrożenia programistycznego

W przypadku systemów wbudowanych i projektowania interakcji człowiek-maszyna,Inteligentny wyświetlacz TFT LCDnie jest już jedynie „elementem wyświetlacza” – jest krytycznym czynnikiem decydującym o doświadczeniu użytkownika i powodzeniu produktu. Niezależnie od tego, czy opracowujesz przemysłowe HMI, inteligentny domowy panel sterowania, czy przenośne urządzenie medyczne, poruszanie się po szerokiej gamie inteligentnych wyświetlaczy LCD TFT dostępnych na rynku i dokonywanie właściwego wyboru przy jednoczesnym zapewnieniu szybkiego wdrożenia jest często bardziej złożone, niż się wydaje.

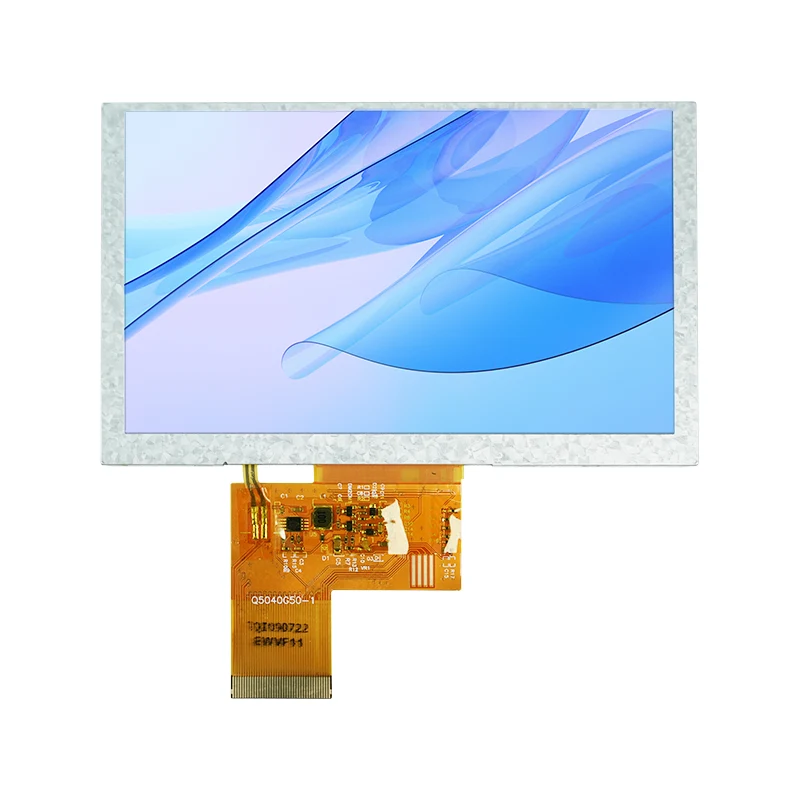

Smart TFT LCD Display

1. Wybór: nie kieruj się tylko rozmiarem i rozdzielczością

Najczęstszym błędem na etapie selekcji jest poprzestanie na ekranie z nastawieniem, że „wygląda całkiem nieźle”. W rzeczywistości podstawowe różnice między wyświetlaczami Smart TFT LCD często wykraczają poza specyfikację.

1.1 Typ interfejsu: pierwszy krytyczny podział

Typ interfejsu bezpośrednio określa, czy główny kontroler może sterować ekranem i jak skomplikowany będzie proces programowania. Typowe typy interfejsów mają swoje własne, odpowiednie zastosowania:

Typ interfejsu Charakterystyka Obowiązujące scenariusze
SPI Mniej pinów, stosunkowo mniejsza prędkość Małe rozmiary (<3 cale), niska rozdzielczość, proste interfejsy użytkownika
RGB Wysoka prędkość, wymaga kontrolera LCD na głównym kontrolerze Treść wideo lub dynamiczna o średniej i wysokiej rozdzielczości
MIPIDSI Wysoka przepustowość, niskie zużycie energii Wysokiej klasy inteligentne urządzenia, ekrany o wysokiej rozdzielczości
Ekran szeregowy UART Wymaga tylko dwóch przewodów TX/RX Napięte harmonogramy rozwoju, unikanie tworzenia skomplikowanych sterowników graficznych

Specjalna uwaga: jeśli głównym kontrolerem jest MCU taki jak STM32F103, który nie ma wbudowanego kontrolera RGB, bezpośredni wybór ekranu z interfejsem RGB będzie niezwykle trudny. Będziesz potrzebował dodatkowego układu mostkowego (takiego jak SSD1963) lub alternatywnie przełącz się na ekran SPI lub interfejs równoległy.

1.2 Rozdzielczość i dopasowanie rozmiaru

Wyższa rozdzielczość nie zawsze jest lepsza. W świecie systemów wbudowanych o ograniczonej przestrzeni wyższa rozdzielczość oznacza większe wykorzystanie pamięci bufora ramki, większe zużycie energii i wyższe koszty. Praktyczna zasada jest następująca:

Do wyświetlania prostych ikon lub tekstu (np. paneli urządzeń): wystarczy rozmiar 240x240 lub 320x320
W przypadku standardowych interfejsów człowiek-maszyna (np. terminali ręcznych): 480 x 480 lub 800 x 480
Do zastosowań wymagających wyraźnych wykresów lub obrazów: 720x720 lub wyższa

Kwadratowe wyświetlacze TFT stają się coraz bardziej powszechne w inteligentnych urządzeniach do noszenia i instrumentach przemysłowych. Typowe specyfikacje obejmują 1,3 cala (240 x 240), 3,4 cala (480 x 480) i 4,0 cala (720 x 720).

1.3 Możliwość dostosowania do środowiska: warunki wewnętrzne, zewnętrzne czy ekstremalne?

Wiele projektów działa dobrze na standardowych ekranach w fazie prototypowania, ale po wdrożeniu w terenie pojawiają się problemy. Na szczególną uwagę zasługują trzy kluczowe parametry:

  • Jasność: do użytku w pomieszczeniach wystarczających jest 300–400 nitów; zastosowania półzewnętrzne wymagają 500–800 nitów; pełne użycie na zewnątrz w bezpośrednim świetle słonecznym wymaga 1000 nitów lub więcej dla czytelności

  • Temperatura pracy: Klasa handlowa: 0°C do 50°C; gatunek przemysłowy: -20°C do 70°C; środowiska samochodowe lub ekstremalne wymagają temperatur od -30°C do 85°C lub wyższej

  • Kąt widzenia: w scenariuszach, w których wiele osób patrzy na ekran lub gdy urządzenie jest zainstalowane pod kątem, preferowane są ekrany IPS o pełnym kącie widzenia; Ekrany TN są tańsze, ale wykazują znaczną zmianę kolorów przy szerokich kątach

1.4 Panel dotykowy i obróbka powierzchni

Jeśli Twój produkt wymaga funkcjonalności dotykowej, poza wyborem pomiędzy typami rezystancyjnymi i pojemnościowymi, istnieje kilka łatwych do przeoczenia szczegółów:

Metoda laminowania: Łączenie optyczne zapewnia lepszą przejrzystość i zmniejszone odbicie w porównaniu do laminowania w szczelinie powietrznej, ale wiąże się z wyższymi kosztami
Powłoka powierzchniowa: powłoka przeciwodblaskowa (AG), antyrefleksyjna (AR) i zapobiegająca pozostawianiu odcisków palców (AF) — w przypadku urządzeń zewnętrznych lub urządzeń o wysokiej jasności zalecana jest kombinacja AG+AR

Personalizacja szkła osłonowego: niezależnie od tego, czy wymagane są zaokrąglone rogi, logo wykonane metodą sitodruku, dziury lub inne modyfikacje estetyczne


2. Sprzęt i sterownik: unikanie pułapek

Po wybraniu ekranu projektowanie sprzętu i opracowywanie sterowników stwarzają kolejny zestaw potencjalnych pułapek.

2.1 Kabel i połączenie FPC

Kabel FPC jest przyczyną 80% usterek ekranu. Zawsze odblokuj zatrzask złącza przed włożeniem lub wyjęciem kabla — ciągnięcie na siłę może spowodować uszkodzenie złotych styków. Nigdy nie podłączaj ani nie odłączaj FPC, gdy system jest włączony, ponieważ prąd resztkowy może spalić interfejs.

Dostosowując FPC, zwróć uwagę na:

Czy kolejność pinów i poziomy napięcia są zgodne z Twoją płytą główną
Niezależnie od tego, czy wymagane jest zginanie, poszerzanie lub frezowanie wokół innych komponentów
Czy długość FPC odpowiada konstrukcji obudowy mechanicznej

2.2 Zasilanie i podświetlenie

Wyświetlacze TFT-LCD zazwyczaj wymagają wielu szyn napięciowych: VDD (logika 3,3 V), VGH (odchylenie dodatnie), VGL (odchylenie ujemne) i inne. Nieprawidłowe dostarczanie energii jest główną przyczyną zniekształceń kolorów i migotania ekranu. Typowym podejściem diagnostycznym jest sprawdzenie, czy napięcie VCOM odbiega od specyfikacji w karcie katalogowej (np. przekroczenie 3,8 V często prowadzi do zauważalnego migotania).

Do sterowania podświetleniem zalecane jest rozwiązanie stałoprądowe ze ściemnianiem PWM. Jeśli częstotliwość PWM spadnie poniżej 150 Hz, ludzkie oko może dostrzec migotanie; wskazane jest podniesienie częstotliwości powyżej 200 Hz.

2.3 Układ scalony sterownika i biblioteka graficzna

Typowe układy scalone sterowników TFT obejmują ILI9341, ST7789 i ST7735. Wśród nich ILI9341 oferuje najobszerniejszą dokumentację i najprostszą implementację sterowników, dzięki czemu nadaje się do zastosowań w rozdzielczości 240x320.

W przypadku bibliotek graficznych, LVGL i TouchGFX są głównymi opcjami w przestrzeni osadzonej. LVGL jest oprogramowaniem typu open source i obsługuje wiele platform, podczas gdy TouchGFX jest głęboko zoptymalizowany pod kątem mikrokontrolerów STM32.


3. Opcja specjalna: inteligentne ekrany szeregowe UART

Jeśli Twój zespół nie chce inwestować dużej ilości czasu w rozwój sterowników graficznych lub jeśli Twój główny kontroler ma ograniczone zasoby, warto rozważyć opcję ekranu szeregowego UART.

Takie ekrany zawierają wbudowany MCU (np. ATmega328PB) i można nimi sterować po prostu wysyłając polecenia przez port szeregowy, zajmując tylko piny TX i RX.

Ekrany UART dostępne na rynku ogólnie dzielą się na dwie kategorie:

Typ Podejście rozwojowe Najlepiej nadaje się do
Inteligentny wyświetlacz Kreator GUI typu „przeciągnij i upuść”, nie wymaga kodowania Projektanci UI, szybkie prototypowanie, zespoły bez znajomości programowania
Podstawowy układ UART TFT Sterowanie poleceniami API, wymaga podstawowego programowania Programiści z umiejętnościami programowania, którzy potrzebują większej elastyczności sterowania

Ten pierwszy oferuje niezwykle wysoką wydajność programowania — możesz nawet symulować interfejs użytkownika na komputerze PC przed sflashowaniem go na ekran. Ten ostatni zapewnia więcej możliwości sterowania na niskim poziomie.


4. Krótki przegląd diagnostyki typowych usterek

Na koniec, oto krótka lista kontrolna służąca do rozwiązywania problemów z polami wysokiej częstotliwości — może to po prostu uratować sytuację:

Objaw Priorytetowy kierunek dochodzenia
Uszkodzony ekran, brak obrazu Sprawdź, czy kabel FPC nie jest luźny lub utleniony (80% przypadków); sprawdź ustawienia rozdzielczości/częstotliwości odświeżania
Zniekształcenia kolorów, pionowe paski, drgania Sprawdź, czy nie występują nieprawidłowe napięcia zasilania (VGL/VGH/VCOM); sprawdź, czy częstotliwość ściemniania PWM nie jest zbyt niska
Przyciemniony obraz lub podświetlenie nie działają Sprawdź, czy diody LED podświetlenia nie starzeją się; sprawdzić rzeczywiste napięcie wyjściowe zasilacza
Naprawiono ciemne/białe plamy na ekranie Uszkodzenie fizyczne lub ucisk od strony tylnej (nieodwracalne – wymaga wymiany)

Wybór i rozwój wyświetlaczy TFT LCD to w istocie kompromis między kosztami, wydajnością, cyklem rozwoju i niezawodnością. Nie ma „najlepszego” ekranu – jest tylko „najbardziej odpowiednie” rozwiązanie. Mam nadzieję, że ten przewodnik pomoże Ci uniknąć niepotrzebnych objazdów na początku projektu i pozwoli Ci skoncentrować więcej wysiłku na tworzeniu naprawdę zróżnicowanego doświadczenia z produktem.
