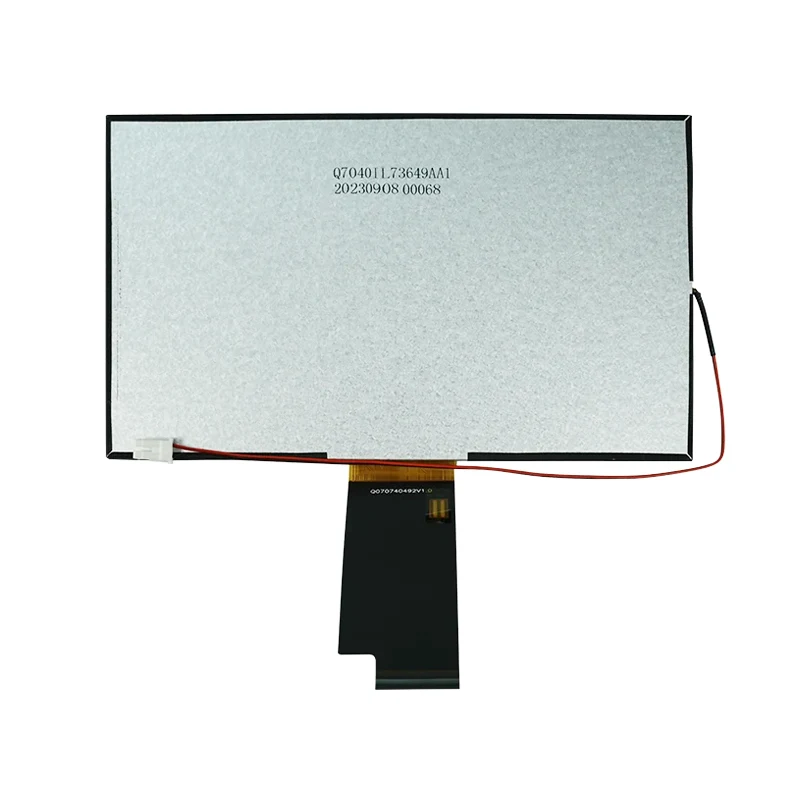

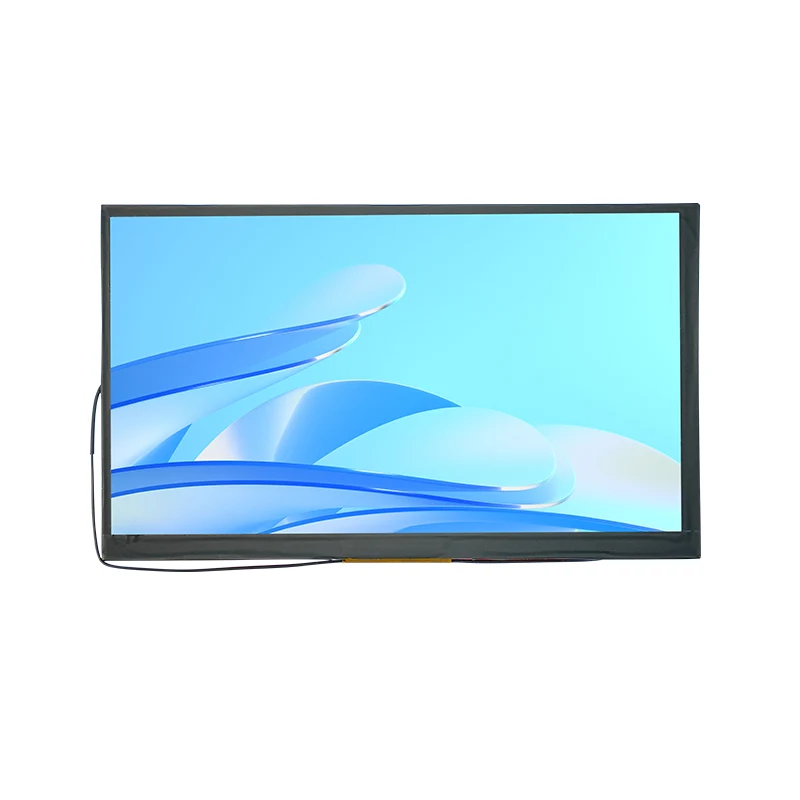

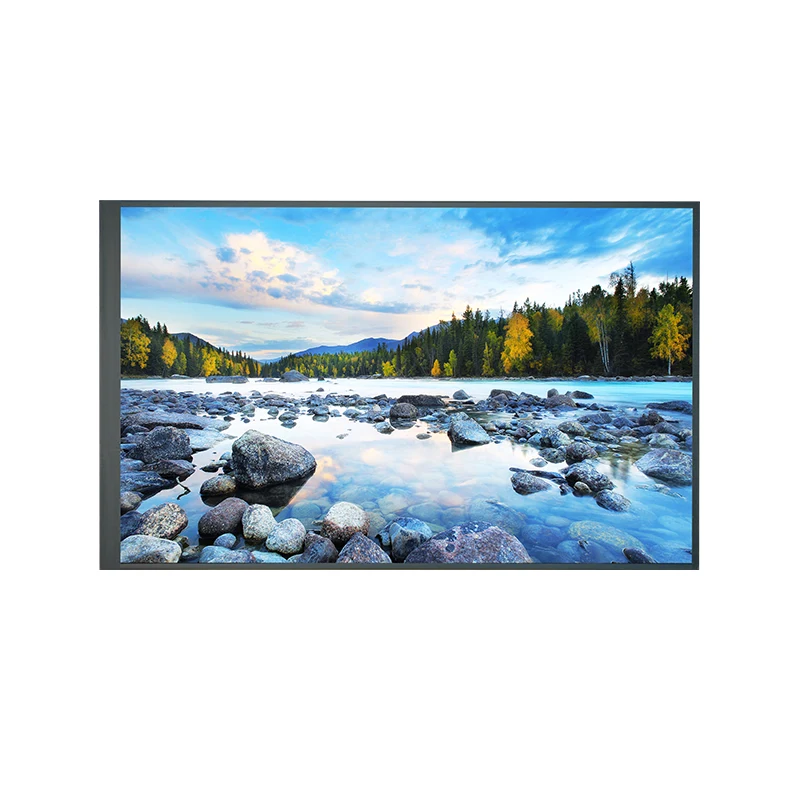

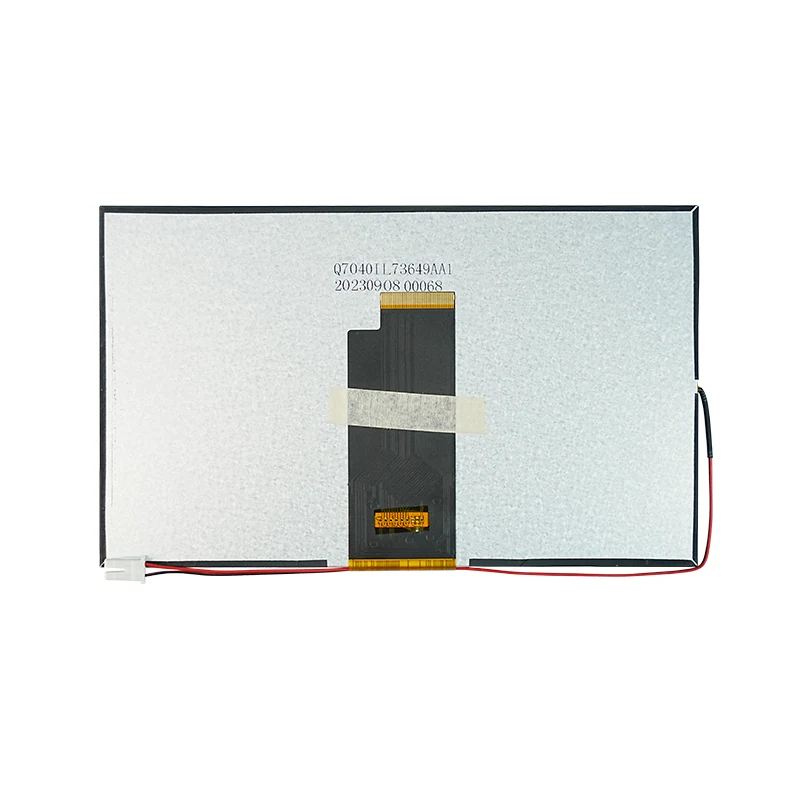

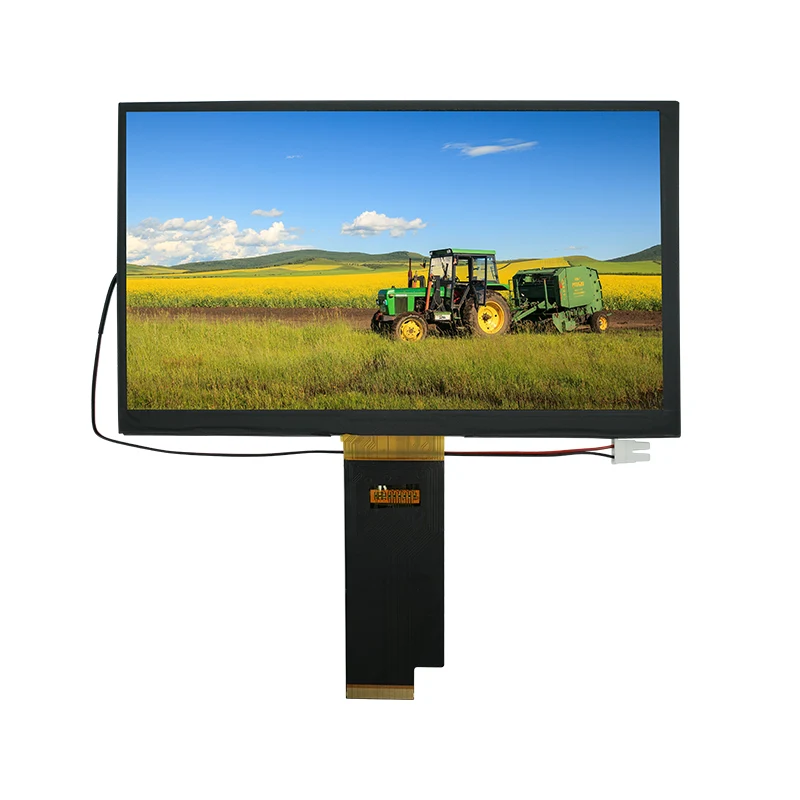

Moduł ekranu IPS TFT LCD o przekątnej 7,0 cali i jasności 500 Nit

Podstawowe kompetencje

・Wyświetlacz o wysokiej widoczności: wysoka jasność 500 cd/m² w połączeniu z antyrefleksyjną powierzchnią zapewnia wyraźną czytelność nawet przy silnym świetle otoczenia.

・ Szerokie możliwości adaptacji temperaturowej: Zakres temperatur pracy od -20°C do 70°C, odpowiedni do różnych środowisk przemysłowych.

・Dokładne odwzorowanie kolorów: pokrycie gamy kolorów NTSC w przybliżeniu 72%, dokładne odwzorowanie informacji o kolorach.

・Wytrzymała i trwała konstrukcja: powłoka o twardości 2H/3H zapewnia ochronę powierzchni i wydłuża żywotność produktu.

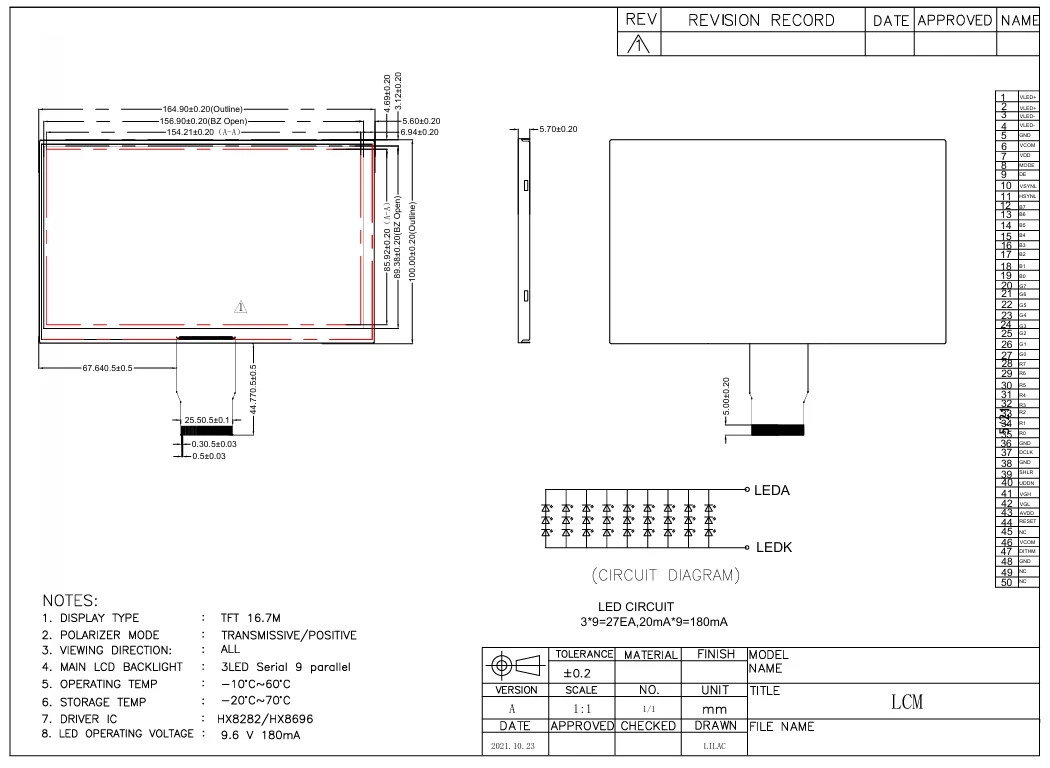

Specyfikacja modułu ekranu IPS TFT LCD Tianfu o przekątnej 7,0 cali i jasności 500 nitów

Szczegóły modułu ekranu TFT LCD Tianfu 7,0' 500 Nit IPS

Moduł ekranu LCD IPS TFT o przekątnej 7,0 cali i jasności 500 Nit został specjalnie zaprojektowany do urządzeń przemysłowych, instrumentów zewnętrznych, urządzeń medycznych, systemów pokładowych i paneli sterowania automatyką, które wymagają niezawodnej funkcjonalności wyświetlania.

Automatyka i sterowanie przemysłowe

Obudowa: Panel sterowania fabrycznej linii produkcyjnej

Na liniach montażowych w przemyśle motoryzacyjnym wyświetlacz ten służy jako terminal kontrolny pokazujący w czasie rzeczywistym dane produkcyjne, stan sprzętu i wytyczne operacyjne. Wysoka jasność zapewnia wyraźną widoczność w oświetleniu fabrycznym, a szeroki zakres temperatur dostosowuje się do środowisk warsztatowych, w których nie ma kontrolowanej klimatyzacji. Technologia IPS umożliwia operatorom dokładne odczytywanie informacji pod różnymi kątami.

Sprzęt i instrumenty zewnętrzne

Przypadek: Terminal monitorowania elektrowni słonecznej

Wyświetlacze zainstalowane w zewnętrznych szafach monitorujących muszą wytrzymywać bezpośrednie działanie promieni słonecznych i wahania temperatury. Jasność 500 cd/m² i powłoka przeciwodblaskowa eliminują zakłócenia odblaskowe, a zakres pracy od -20°C do 70°C dostosowuje się do różnic temperatur dzień-noc i sezonowo.

Systemy transportowe

Obudowa: System wyświetlania informacji w pojeździe

Stosowany do wyświetlaczy przyrządów w pojazdach specjalnego przeznaczenia, takich jak maszyny inżynieryjne i sprzęt rolniczy. Szeroki kąt widzenia IPS zapewnia wyraźny obraz informacji zarówno kierowcy, jak i pasażerowi, a czas reakcji wynoszący 25 ms jest wystarczający do wyświetlania dynamicznych danych, takich jak prędkość pojazdu i poziom paliwa.

Sprzęt medyczny i testujący

Sprawa: Przenośne medyczne urządzenia diagnostyczne

Dokładność kolorów (72% NTSC) gwarantuje realistyczne wyświetlanie obrazów medycznych. Normalnie czarny tryb zmniejsza zużycie energii w trybie gotowości, spełniając wymagania dotyczące efektywności energetycznej sprzętu medycznego.

Terminale samoobsługowe

Przypadek: Zewnętrzne samoobsługowe automaty biletowe

Powłoka przeciwodblaskowa redukuje odbicia światła otoczenia, wysoki kontrast sprawia, że ​​kody QR i informacje o taryfach są wyraźnie rozróżnialne, a wytrzymała powierzchnia jest odporna na zużycie spowodowane dotykiem.

Zastosowanie modułu ekranu IPS TFT LCD Tianfu 7,0' 500 Nit

System Zapewnienia Jakości

Standardy produkcyjne: Wyprodukowano zgodnie z certyfikatem systemu zarządzania jakością ISO 9001

Proces kontroli: 100% testów po włączeniu zasilania, a próbki poddawane są 72-godzinnym testom starzenia

Standardy pikseli: Zgodne ze standardami ISO 13406-2 klasy II dotyczącymi defektów pikseli

Ochrona opakowania: Opakowanie antystatyczne i odporne na wstrząsy zapewniające bezpieczny transport

Dane dotyczące niezawodności

Żywotność podświetlenia: typowo 50 000 godzin (przy 25°C)

Trwałość mechaniczna: Twardość powierzchni 2H/3H, zapewniająca doskonałą odporność na zarysowania

Niezawodność połączenia: cykle wkładania/usuwania interfejsu ≥ 10 000 razy

Opcje dostosowywania i przebieg procesu

Konfigurowalne parametry

1. Dostosowanie interfejsu

◦ Regulowane definicje pinów interfejsu

◦ Obsługa konwersji do LVDS, MIPI i innych interfejsów

◦ Niestandardowe typy i pozycje złączy

2.Regulacje optyczne

◦ Niestandardowa jasność (do 1000 cd/m²)

◦ Regulacja temperatury barwowej (zimna biel/ciepła biel)

◦ Specjalna powłoka antyrefleksyjna

3. Modyfikacje konstrukcyjne

◦ Regulacja rozmiaru przedniej ramki i otworu montażowego

◦ Dodanie ekranu dotykowego (rezystancyjnego/pojemnościowego)

◦ Specjalne zabiegi ochronne (wodoodporne, pyłoszczelne)

4. Optymalizacja elektryczna

◦ Optymalizacja wersji o niskim poborze mocy

◦ Konstrukcja z szerokim napięciem wejściowym (9–36 V)

◦ Zintegrowany obwód zarządzania energią

Standardowy przebieg procesu:

Analiza wymagań → Projekt rozwiązania → Produkcja prototypów → Walidacja klienta → Produkcja próbna małych partii → Testowanie niezawodności → Produkcja masowa → Inspekcja fabryczna

Typowy czas realizacji dostosowania

• Dostosowywanie oświetlenia (regulacja interfejsu/jasności): 4–6 tygodni

• Średnie dostosowanie (dodanie ekranu dotykowego/dostosowanie strukturalne): 8–10 tygodni

• Głęboka personalizacja (nowa konstrukcja optyczna/adaptacja do specjalnego środowiska): 12–16 tygodni

Minimalna ilość zamówienia

• Modele standardowe: 500 sztuk

• Modele niestandardowe: do negocjacji w zależności od poziomu dostosowania (zwykle 1 sztuka)
