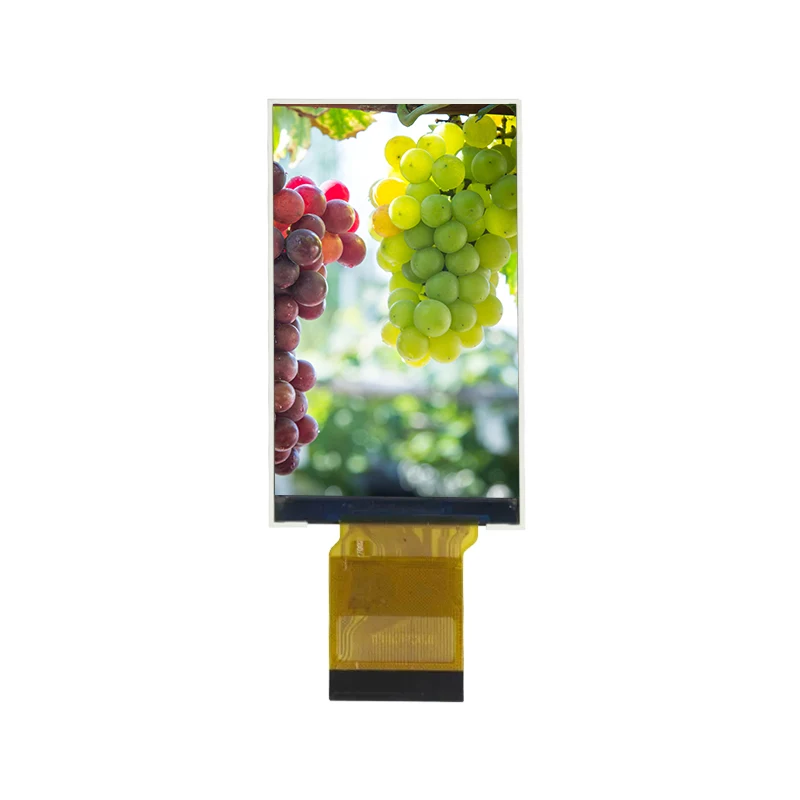

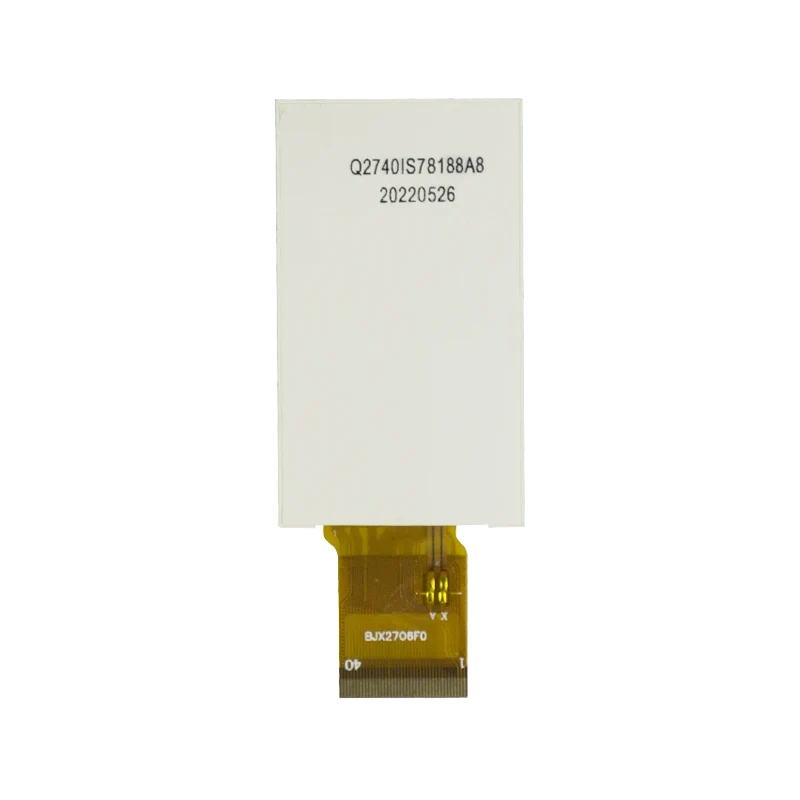

Moduł ekranu LCD IPS TFT o przekątnej 3,92 cala

Jako profesjonalny chiński producent wyświetlaczy LCD i niestandardowy dostawca, Tianfu wprowadza moduł ekranu LCD IPS TFT o przekątnej 3,92 cala, kładąc nacisk na wysoką opłacalność i niezawodność. Moduł ten wykorzystuje układ sterownika ST7796, ma rozdzielczość 320 × 320 i obsługuje 16,7 miliona kolorów, zapewniając wyraźne, szczegółowe i stabilne obrazy na 3,92-calowym ekranie IPS z szerokimi kątami widzenia. Produkt może pracować w szerokim zakresie temperatur (od -20°C do +70°C), dzięki czemu nadaje się do stosowania w trudnych warunkach, takich jak zastosowania zewnętrzne, przemysłowe i motoryzacyjne. Obsługuje również interfejsy MCU/SPI i szeroki zakres napięć (2,5 V–3,6 V), dzięki czemu idealnie nadaje się do urządzeń przenośnych i małej mocy.

Do czego jest zdolny?

Wizualizacja informacji w czasie rzeczywistym: wyraźnie wyświetla grafikę, ikony, tekst i interfejsy danych

Rdzeń interfejsu człowiek-maszyna (HMI): zapewnia użytkownikom intuicyjny, interaktywny interfejs dotykowy lub oparty na przyciskach

Praca przy niskim poborze mocy: konstrukcja o szerokim napięciu (2,5–3,6 V), idealna do urządzeń zasilanych bateryjnie lub przenośnych

Stabilna wydajność w szerokim zakresie temperatur: działa niezawodnie w trudnych warunkach od -20°C do +70°C, zapewniając niezawodność w zastosowaniach zewnętrznych, przemysłowych i motoryzacyjnych

Specyfikacja

Szczegóły modułu ekranu LCD IPS TFT Tianfu o przekątnej 3,92 cala

Przenośne monitory: wyraźnie wyświetlają tętno, zawartość tlenu we krwi i ciśnienie krwi. Ręczne urządzenia diagnostyczne: Interfejsy do urządzeń do obrazowania ultradźwiękowego i badań przesiewowych temperatury ciała

Motoryzacja i transport

Ekrany pomocnicze centralnego sterowania w samochodzie: Wyświetlacz do sterowania klimatyzacją i monitorowania ciśnienia w oponach. Panele przyrządów pojazdów elektrycznych: Wyświetlanie poziomu naładowania akumulatora, prędkości i alertów nawigacyjnych

Automatyka przemysłowa i HMI

Przemysłowe panele sterowania: monitorowanie stanu PLC i wizualizacja danych linii produkcyjnej

Ekrany sterowania inteligentnym domem: Zintegrowany interfejs zapewniający bezpieczeństwo, kontrolę temperatury i oświetlenie

Przyrządy testowe i pomiarowe

Oscyloskopy i analizatory widma: Renderowanie przebiegów w czasie rzeczywistym

Inteligentne liczniki elektryczne i zarządzanie energią: krzywe zużycia energii i wyświetlanie informacji o alarmach

Elektronika użytkowa i urządzenia inteligentne

Inteligentne zegarki/sprzęt fitness: przystosowane do okrągłego projektu interfejsu użytkownika

Panele AGD: Interaktywne interfejsy do ekspresów do kawy i piekarników.

Kontrola jakości jest podstawą naszej działalności.

Testowanie niezawodności (zgodne ze standardami branżowymi)

Test przechowywania w wysokiej temperaturze: ciągła praca przez 240 godzin w temperaturze 80°C, z zachowaniem pełnej funkcjonalności po odzyskaniu.

Test przechowywania w niskiej temperaturze: długotrwałe wystawienie na działanie przez 240 godzin w temperaturze -30°C, bez zamarzania ciekłych kryształów ani usterek funkcjonalnych.

Test operacyjny w wysokiej temperaturze i wysokiej wilgotności: ciągła praca przez 240 godzin w temperaturze 60°C i wilgotności względnej 90%, bez korozji i nieprawidłowości w wyświetlaniu.

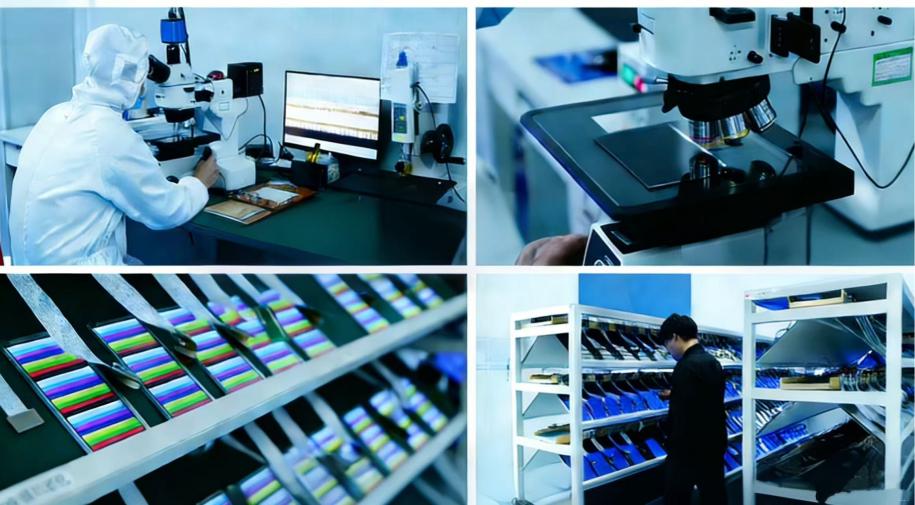

Standardy produkcji i kontroli jakości

W pełni zautomatyzowany montaż SMT: zapewnia stałą jakość lutowania.

100% kontrola po włączeniu zasilania: testowanie pikseli, analiza jednolitości kolorów i weryfikacja działania podświetlenia.

Test wypalania: 48 godzin ciągłej pracy w temperaturze pokojowej w celu wyeliminowania wadliwych produktów na wczesnym etapie.

Jak możemy dostosować dla Ciebie wyświetlacz LCD?

Usługi dostosowywania i przepływ procesów

Konfigurowalne opcje

Regulacja interfejsu: konfiguracja priorytetów SPI/MCU i adaptacja sekwencji pinów.

Regulacja podświetlenia: dostosowanie jasności, temperatury barwowej (2700 K–6500 K) i metody ściemniania (PWM/analogowe).

Obróbka powierzchniowa: powłoka przeciwodblaskowa, powłoka zapobiegająca odciskom palców i opcje laminowania błyszczącego/matowego.

Modyfikacja kształtu: regulacja długości FPC i położenia interfejsu, z obsługą niestandardowego dziurkowania.

Integracja z ekranem dotykowym: Rezystancyjny/pojemnościowy ekran dotykowy (obsługujący do 10-punktowy dotyk).

Przepływ procesu

Analiza wymagań: Konsultacje z zespołem technicznym w celu potwierdzenia rozdzielczości, interfejsu i wymagań środowiskowych.

Projekt rozwiązania: Dostarczenie schematów połączeń obwodów i kodu inicjującego sterownik (kompatybilny z Arduino, STM32, Raspberry Pi).

Wykonanie próbek: Dostawa 3–5 próbek testowych w ciągu 5–7 dni roboczych.

Weryfikacja i debugowanie: Pomoc przy testowaniu wyświetlacza, optymalizacji zużycia energii i testowaniu wzrostu temperatury.

Produkcja próbna w małych partiach: Początkowa partia 50–500 sztuk, do której dołączone są raporty z inspekcji.

Produkcja masowa: dostawa w ciągu 15–20 dni, z dostarczoną dokumentacją jakości partii.
