Moduł ekranu LCD TN TFT o przekątnej 3,5 cala, zgodny ze standardem przemysłowym

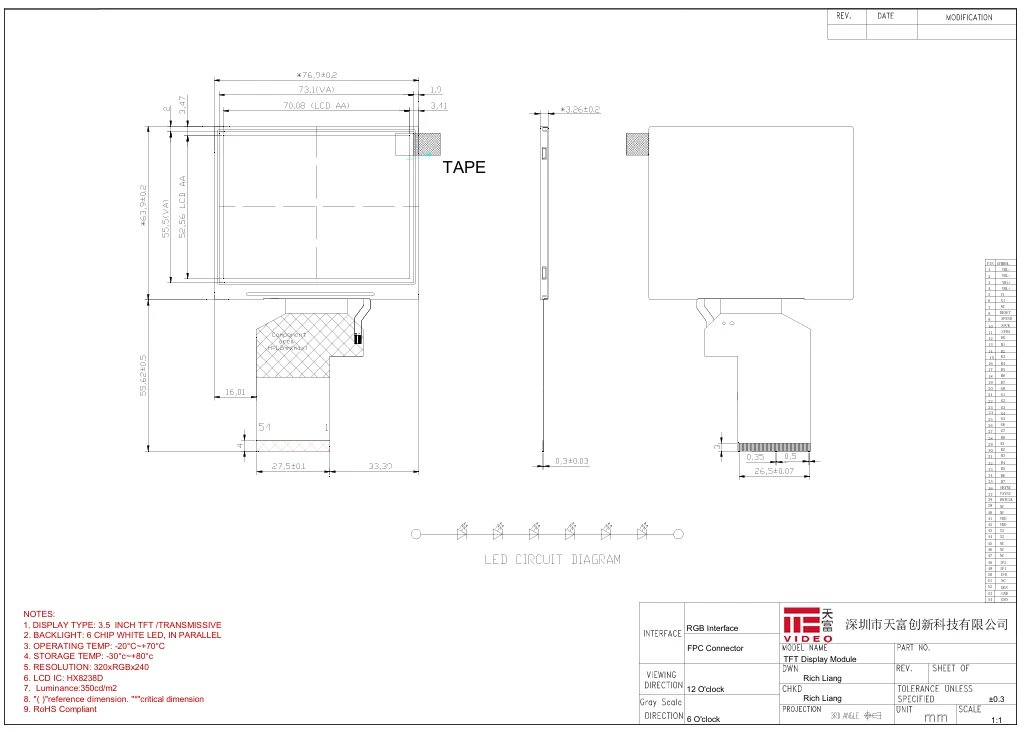

Tianfu, chiński producent wyświetlaczy LCD specjalizujący się w wysokiej jakości, ekonomicznych i konfigurowalnych wyświetlaczach, oferuje moduł ekranu LCD TN TFT o przekątnej 3,5 cala w standardzie przemysłowym. Zaprojektowany do pracy w trudnych warunkach, moduł ten charakteryzuje się rozdzielczością 320×RGB×240, 16,7 mln kolorów i układem sterownika HX8238D, obsługującym wszechstronne interfejsy (24-bitowe RGB, szeregowe RGB, CCIR601/656) w celu bezproblemowej integracji z systemami przemysłowymi. Najważniejsze specyfikacje obejmują możliwość dostosowania temperatury na poziomie przemysłowym (praca od -20°C do +70°C, przechowywanie od -30°C do +80°C), podświetlenie 6 diod LED, współczynnik kontrastu 350:1 i kompaktowe wymiary (76,90×63,9×3,26 mm).

Specyfikacja

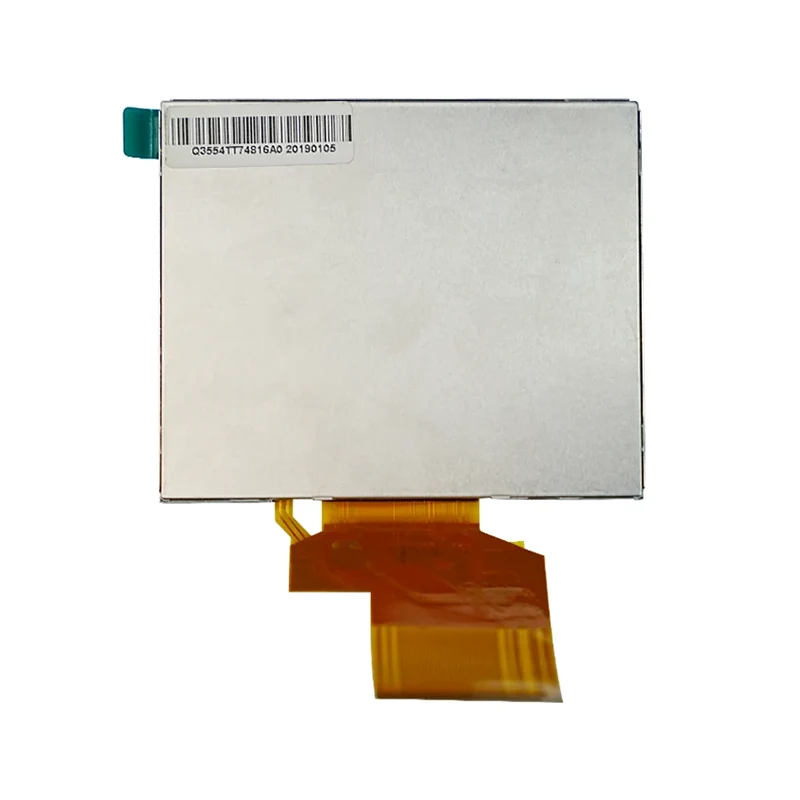

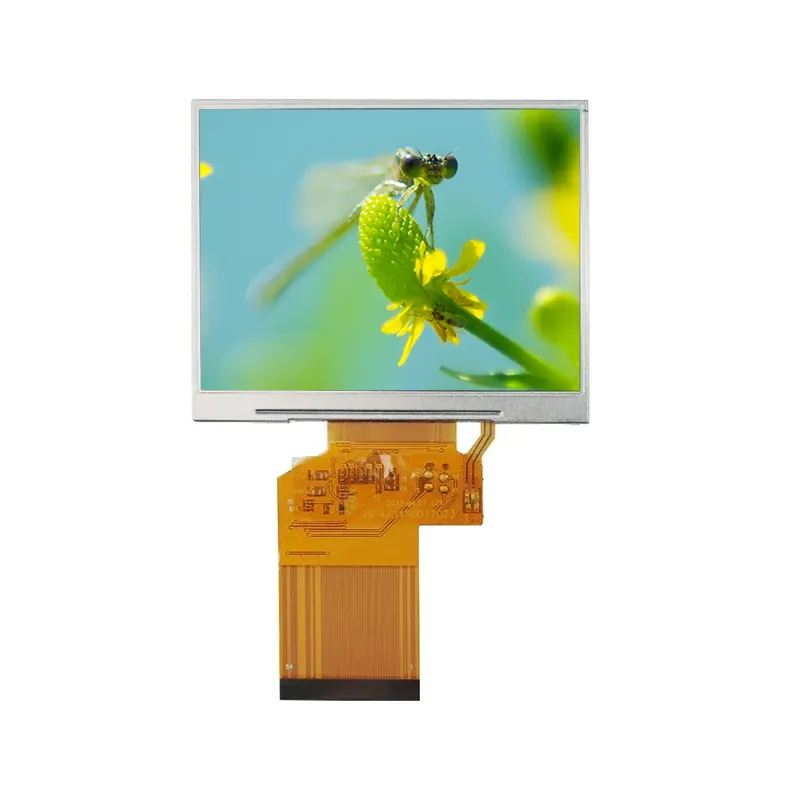

Szczegóły modułu ekranu TFT LCD Tianfu 3,5 cala

Niezależnie od tego, czy jest używany w interfejsie człowiek-maszyna (HMI), miernikach stanu, ekranach urządzeń przenośnych czy terminalach odtwarzania multimediów, moduł ekranu LCD TN TFT o przekątnej 3,5 cala w standardzie przemysłowym zapewnia przejrzyste, stabilne i niezawodne rozwiązania w zakresie wyświetlania.

1. Sterowanie i automatyzacja przemysłowa

· Panele sterowania PLC i interfejsy człowiek-maszyna (HMI)

· Ręczne przyrządy testowe (multimetry, oscyloskopy)

· Panele operacyjne robotów przemysłowych/automatyki

· Jednostki zdalnego sterowania (dźwigi, maszyny budowlane)

· Przenośne terminale do gromadzenia i kontroli danych

2.  Inteligentny dom i Internet rzeczy (IoT)

· Panele sterowania inteligentnego domu/ekrany centralnego sterowania

· Inteligentne przełączniki ścienne

· Panele sterowania urządzeniami domowymi (klimatyzatory, pralki, inteligentne drzwi/kostkarki do lodu, zmywarki, piekarniki, piekarniki parowe, zestawy do prania/suszenia ładowane od przodu, inteligentne elementy sterujące klimatyzatorem/systemem świeżego powietrza, inteligentne podgrzewacze wody)

3. Elektronika użytkowa i sprzęt komercyjny

· Przenośne konsole do gier, cyfrowe ramki do zdjęć, przenośne odtwarzacze DVD, głośniki Bluetooth/ekrany radiowe, terminale POS, terminale zamawiania, maszyny rejestrujące czas pracy, słowniki elektroniczne, maszyny/urządzenia do wczesnej edukacji, klawiatury elektroniczne, komercyjne terminale podręczne (terminale zamawiania, skanery kodów kreskowych)

Dlaczego ponad 200 klientów nadal nas wybiera?

Podstawowe zalety

• Konstrukcja z wieloma interfejsami zapewniająca wysoką kompatybilność

Obsługuje jednocześnie równoległe RGB, szeregowe RGB i CCIR656/601, umożliwiając elastyczne dostosowanie do różnych głównych schematów sterowania i zmniejszając koszty dostosowania sprzętu u klientów.

• Możliwość dostosowania do środowiska klasy przemysłowej

Może pracować w zakresie temperatur od -10°C do +60°C i przeszedł wiele testów niezawodności, w tym przechowywania w niskich temperaturach, cyklicznych zmian temperatur, wibracji i wyładowań elektrostatycznych, dzięki czemu nadaje się do pracy w trudnych warunkach.

• Zoptymalizowane wrażenia optyczne i dotykowe

Przyjmuje matową folię odporną na pierścień Newtona, aby wyeliminować prążki zakłócające i zapewnić płynną pracę dotykową; twardość powierzchni wynosi ≥ 3H dla odporności na zarysowania, idealna do scenariuszy pracy z wysoką częstotliwością.

• Precyzyjna konstrukcja mechaniczna i łatwa w montażu konstrukcja

Zapewnia wiele zestawów kluczowych wymiarów, w tym AA, OD, VA i gumową ramę, ułatwiając klientom otwieranie otworów konstrukcyjnych i projektowanie laminowania oraz zmniejszając trudność montażu.

• Szerokie napięcie zasilania i niskie zużycie energii

Charakteryzuje się szerokim zakresem napięcia wejściowego 2,6 V–3,6 V, niską wrażliwością na wahania zasilania, odpowiednim do środowisk zasilanych bateryjnie lub przemysłowych źródeł zasilania.

Twój zaufany partner LCD z 16-letnim specjalistycznym doświadczeniem --- Tianfu

Porównując wielu dostawców, poza parametrami i cenami, chcielibyśmy przekazać naszą wyjątkową wartość jako małego i średniego producenta z ponad 16-letnim doświadczeniem w branży wyświetlaczy ciekłokrystalicznych. Wybierając nas, otrzymujesz więcej niż tylko moduł wyświetlacza – zyskujesz stabilnego, niezawodnego i szybko reagującego długoterminowego partnera.

✅ Znamy nasze produkty i, co ważniejsze, rozumiemy Twoje potrzeby

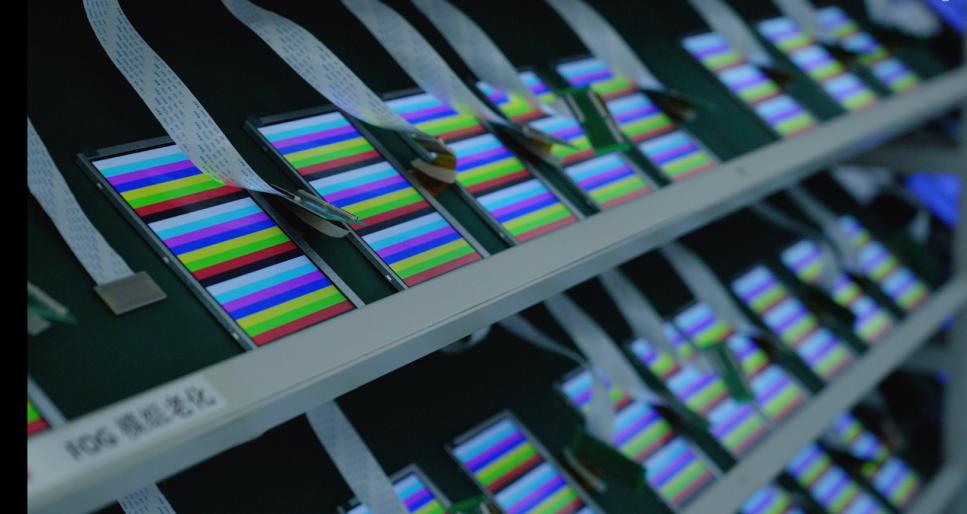

· Sprawdzone procesy produkcyjne: 16 lat zgromadzonego doświadczenia pozwoliło nam dogłębnie opanować zastosowanie klasycznych układów scalonych sterowników, takich jak HX8238D. Od klejenia COG i laminowania folii ITO po testy starzenia i 100% kontrolę – stworzyliśmy dojrzałe i stabilne procesy produkcyjne, dzięki którym każdy otrzymany moduł zapewnia stałą wydajność, niezawodność i trwałość.

· Projekt ukierunkowany na punkty bólu: kompatybilność modułu z wieloma interfejsami (RGB/CCIR) i tolerancja na szeroką skalę temperatury klasy przemysłowej są wynikiem optymalizacji projektu opartej na obszernych opiniach klientów. Rozumiemy, że klienci wytwarzający małe i średnie partie potrzebują „wszechstronnego” i solidnego wyświetlacza, aby sprostać różnorodnym wymaganiom wielu projektów.

✅ Nasza umiarkowana skala oznacza większą koncentrację i elastyczność

· Szybka reakcja i komunikacja: Żadnych uciążliwych procedur typowych dla dużych przedsiębiorstw. Twoje zapytania techniczne, potwierdzenia specyfikacji lub prośby o modyfikacje będą obsługiwane bezpośrednio przez doświadczonych inżynierów lub kierowników projektów, a czas reakcji mierzony jest w godzinach, a nie dniach.

· Elastyczne wsparcie w zakresie dostosowywania: niezależnie od tego, czy potrzebujesz regulacji długości FPC, układu pinów interfejsu, jasności podświetlenia, czy adaptacji w małych partiach określonych kodów inicjujących oprogramowanie sprzętowe, jesteśmy w stanie zapewnić szybką reakcję inżynierów. Twoje zamówienie na 500 jednostek jest traktowane z takim samym priorytetem jak klienci kluczowi.

· Wartość zorientowana na cel: Specjalizujemy się w produkcji małych i średnich ekranów TFT i ekranów dotykowych, a wszystkie ulepszenia procesów i środki kontroli jakości skupiają się na tej podstawowej działalności. Otrzymujesz wynik zespołu zajmującego się konkretną dziedziną wiedzy.

✅ Cenimy naszą reputację, zapewniając kontrolowaną jakość i stabilne dostawy

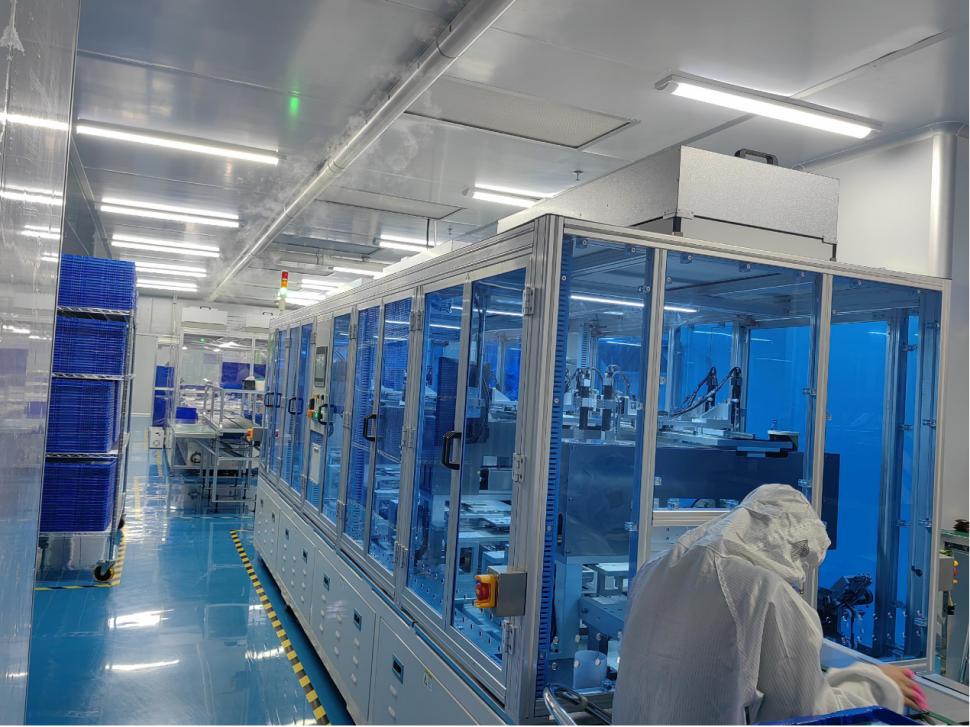

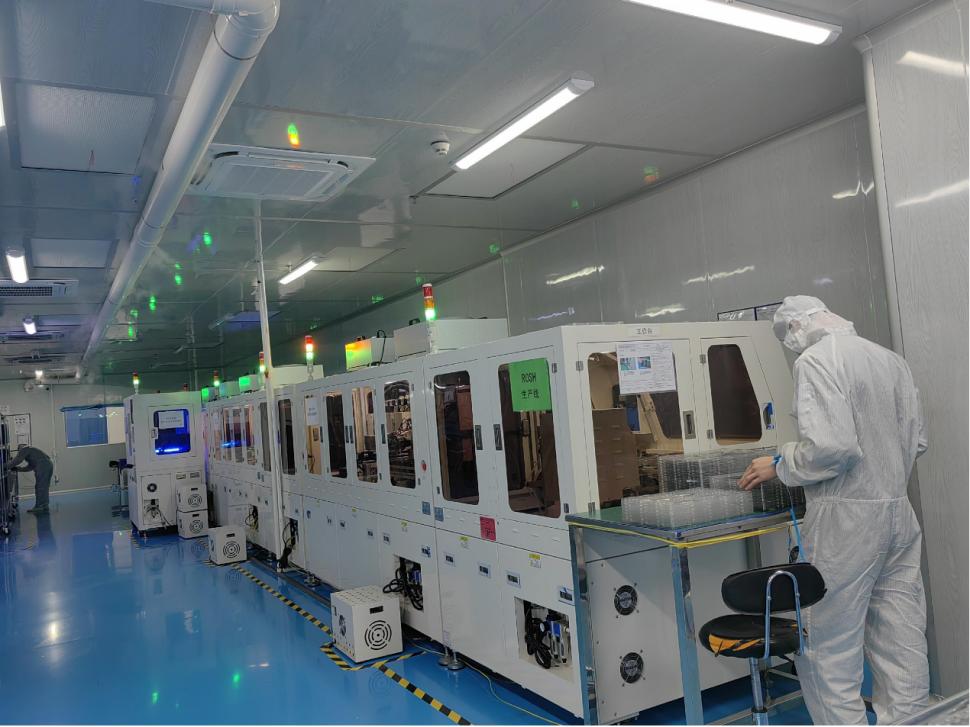

· Zarządzanie wewnętrzne w pełnym cyklu: od zaopatrzenia w materiały i rozmieszczenia SMT po montaż i testowanie modułów – wszystkie krytyczne procesy są realizowane w naszych własnych zakładach. Zapewnia to pełną identyfikowalność i kontrolę jakości, eliminując ryzyko wahań jakości spowodowanych outsourcingiem.

· Długoterminowe zaangażowanie w dostawy: W pełni zdajemy sobie sprawę ze znaczenia cyklu życia produktu dla Twoich projektów. W przypadku klasycznych komponentów, takich jak HX8238D, stworzyliśmy bezpieczny system zapasów i możemy zapewnić gwarantowane ciągłe dostawy, wspierając długoterminowe potrzeby produkcyjne bez żadnych zmartwień.

· Przejrzysta współpraca: Chętnie udostępnimy szczegółowe arkusze danych, raporty z testów, a nawet wprowadzenie do procesów. Wierzymy, że tylko wtedy, gdy klienci podejmują świadome decyzje zakupowe, można budować długoterminowe partnerstwa.

✅ Kompleksowe wsparcie przedsprzedażowe i posprzedażowe

· Gotowe do użycia wsparcie programistyczne: każdy moduł zawiera przejrzyste definicje interfejsu, zatwierdzone kody sterowników (kompatybilne z popularnymi platformami MCU) i odniesienia do schematów, co znacznie skraca czas debugowania inżynierów.

· Pomoc przy wdrożeniu produkcji: Jeśli używasz naszych modułów po raz pierwszy, możemy zapewnić wskazówki dotyczące lutowania, środków ostrożności przy montażu i prostych testów funkcjonalnych, pomagając Ci osiągnąć płynną produkcję masową.

· Niezawodna gwarancja jakości: Wszystkie moduły przechodzą przed wysyłką 100% testów elektrycznych i kontroli niezawodności pobierania próbek i są objęte 12-miesięczną gwarancją jakości.

Podsumowując, wybór nas oznacza wybór solidnego partnera, który oferuje:

Produkty udoskonalone dzięki 16-letniemu doświadczeniu w branży + Zwinne reagowanie na potrzeby dostosowywania jako małego i średniego przedsiębiorstwa + Rygorystyczna kontrola jakości, jakby chroniąca naszą własną markę.

Może nie jesteśmy największym dostawcą na rynku, ale dokładamy wszelkich starań, aby być tym, który najlepiej Cię rozumie i zapewnia największy spokój ducha.

często zadawane pytania

P1: Czy ten ekran obsługuje funkcję dotykową?

Tak, ten moduł integruje rezystancyjny ekran dotykowy (folia ITO), który obsługuje dotyk jednopunktowy. Posiada standardowy 4-przewodowy interfejs rezystancyjny i wymaga zewnętrznego układu sterowania dotykowego lub mikrokontrolera z wbudowanym przetwornikiem ADC.

P2: Czy możecie dostarczyć wersję z dotykiem pojemnościowym?

Obecna wersja standardowa jest wyposażona w dotyk rezystancyjny. W przypadku dotyku pojemnościowego (obsługującego dotyk wielopunktowy) skontaktuj się z nami w celu dostosowania.

P3: Jaka jest różnica między CCIR656 i CCIR601 w interfejsie? Jak mam wybrać?

CCIR656 to wbudowany format sygnału synchronizacji (powszechnie używany w cyfrowych strumieniach wideo), natomiast CCIR601 to osobny format sygnału synchronizacji. Jeśli Twój procesor wysyła standardowe sygnały wideo ITU-R BT.656/BT.601 (np. niektóre procesory multimedialne), możliwe jest bezpośrednie połączenie. Jeśli nie jesteś pewien, podaj swój główny model sterowania, a my pomożemy w wyborze.

P4: Czy zakres temperatur roboczych -10°C ~ +60°C można rozszerzyć?

Standardowy produkt ma ten zakres temperatur. W przypadku wymagań przemysłowych w zakresie szerokokątnych temperatur, takich jak -30°C ~ +80°C, można omówić dostosowanie, które zwykle obejmuje dostosowanie materiałów ciekłokrystalicznych i procesów produkcyjnych.

P5: Czy dostępne są pasujące karty sterowników lub karty adapterów?

Możemy dostarczyć karty adapterów RGB i karty adapterów dotykowych (w tym układy scalone dotykowe), aby uprościć projektowanie obwodów. Aby uzyskać szczegółowe informacje, skontaktuj się z naszym zespołem sprzedaży.

Związane z produkcją i użytkowaniem

P6: Jaki jest poziom ochrony modułu przed ESD?

Moduł przeszedł testy ESD ± 8 kV (wyładowanie w powietrzu) ​​/ ± 4 kV (wyładowanie kontaktowe), spełniając wymagania ogólnych środowisk przemysłowych. Podczas projektowania obudowy produktu zaleca się podjęcie odpowiednich działań w zakresie uziemienia i izolacji.

P7: Czy czas reakcji wynoszący 15 ms spowoduje rozmycie ruchu?

Typowy czas reakcji od szarego do szarego wynosi 15 ms, co jest wystarczające w większości scenariuszy, takich jak sterowanie przemysłowe, oprzyrządowanie i interfejsy interaktywne. W przypadku odtwarzania wideo z dużą szybkością (np. powyżej 30 kl./s) zaleca się ocenę rzeczywistej dynamiki obrazu.

P8: Jak podłączone jest podświetlenie modułu?

Sam moduł nie zawiera obwodu sterownika podświetlenia, ale zapewnia piny podświetlenia LED (zwykle +3,3V i GND). Należy podłączyć zewnętrzne źródło prądu stałego lub obwód sterownika podświetlenia. Prąd zależy od szeregowo-równoległej konfiguracji diod podświetlających LED (typowa wartość: ok. 60-100mA).
