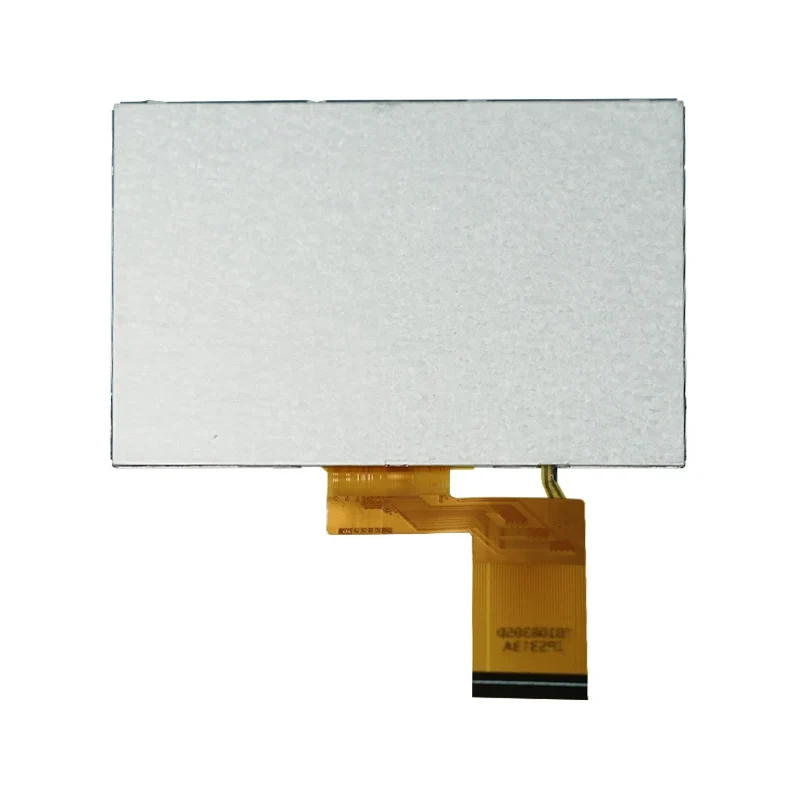

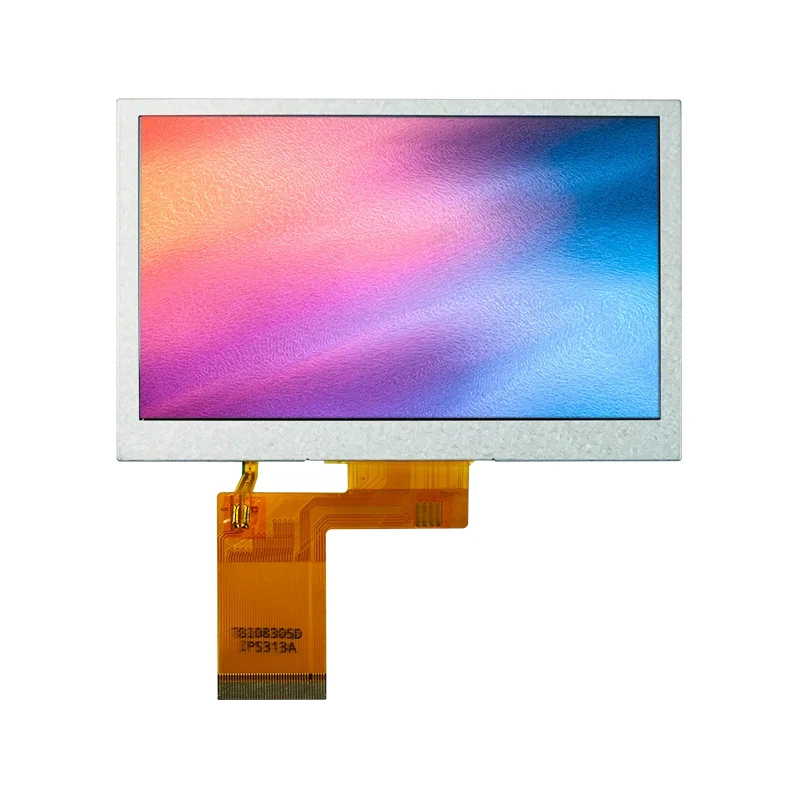

Moduł ekranu IPS TFT LCD o przekątnej 4,3 cala z interfejsem RGB

Podstawowe możliwości:

• Wyświetlaj dynamiczne obrazy, tekst i graficzne interfejsy użytkownika (GUI)

• Obsługa rozdzielczości 480×272, zapewniając przejrzystość i czytelność treści

• Bezpośrednie połączenie z głównym układem sterującym poprzez interfejs RGB, upraszczające integrację systemu

• Podświetlenie o dużej jasności (typowa wartość 620 cd/m²) zapewnia widoczność w warunkach silnego oświetlenia

• Konstrukcja o niskim poborze mocy wydłuża żywotność baterii urządzenia

Specyfikacja modułu ekranu IPS TFT LCD Tianfu o przekątnej 4,3 cala z interfejsem RGB

Szczegóły modułu ekranu IPS TFT LCD Tianfu o przekątnej 4,3 cala z interfejsem RGB

Ten moduł ekranu LCD IPS TFT o przekątnej 4,3 cala jest szeroko stosowany w wielu gałęziach przemysłu ze względu na jego niewielkie rozmiary, wysoką jasność i wytrzymałość.

Oto kilka typowych scenariuszy zastosowań i przykładów przypadków:

Systemy automatyki i sterowania przemysłowego

• Obudowa: Używana w terminalach monitorujących linię produkcyjną w celu wyświetlania w czasie rzeczywistym danych produkcyjnych i stanu sprzętu. Przy silnym oświetleniu otoczenia podświetlenie o dużej jasności zapewnia operatorowi wyraźny odczyt informacji.

• Zalety: Możliwość pracy w szerokiej temperaturze (-10°C~60°C) odpowiednia dla środowisk warsztatowych; szybki czas reakcji (40 ms) obsługuje aktualizacje dynamiczne.

Sprzęt medyczny

• Obudowa: zintegrowana z przenośnymi medycznymi przyrządami diagnostycznymi, takimi jak glukometry lub elektrokardiografy (EKG), w celu wyświetlania danych pacjenta i wyników graficznych.

• Zalety: Wysoki współczynnik kontrastu (1000:1) poprawia klarowność obrazu, pomagając personelowi medycznemu w dokonywaniu trafnych ocen; niski pobór mocy wydłuża czas pracy urządzenia.

Elektronika użytkowa

• Obudowa: stosowana w panelach sterowania inteligentnego domu do wyświetlania temperatury, wilgotności i interfejsów sterowania urządzeniem.

• Zalety: Interfejs RGB obsługuje bogate kolory, co poprawia interakcję z użytkownikiem; mały rozstaw pikseli (0,198 mm) zapewnia doskonałą jakość obrazu.

Systemy motoryzacyjne i transportowe

• Etui: Stosowane w systemach informacyjno-rozrywkowych w pojazdach lub wyświetlaczach na tylnych siedzeniach do prezentacji treści nawigacyjnych i multimedialnych.

• Zalety: Konstrukcja odporna na wibracje (oparta na solidnej konstrukcji TFT) wytrzymuje wibracje pojazdu; zwykle tryb czarny redukuje odblaski w ciemnym otoczeniu.

Wbudowany rozwój i edukacja

• Obudowa: Używana przez studentów i inżynierów do prototypowania, np. interfejsów sterowania robotami lub wyświetlaczy urządzeń IoT.

• Zalety: Prosty interfejs (CLK, HSYNC, itp.) umożliwiający łatwe podłączenie do popularnych mikrokontrolerów (np. STM32, Raspberry Pi).

• Rozszerzone zastosowania: terminale POS, wyświetlacze monitorujące bezpieczeństwo, inteligentne tablice przyrządów itp.

Zebraliśmy opinie od użytkowników z różnych branż, aby kompleksowo ocenić rzeczywistą wydajność tego modułu wyświetlacza. Należy pamiętać, że działanie opiera się na specyfikacjach i typowych zastosowaniach i może się różnić w zależności od konkretnego środowiska użytkowania.

Wydajność wizualna

• Jasność i czytelność: Użytkownicy zgłaszają, że podświetlenie 620 cd/m² jest wystarczająco jasne do użytku na zewnątrz lub w jasno oświetlonych pomieszczeniach, zapewniając wyraźną widoczność treści. Typowy współczynnik kontrastu 1000:1 pogłębia czerń i rozjaśnia biel, poprawiając ogólne wrażenia wizualne.

• Wydajność kolorów: gama kolorów obejmująca 40% ~ 50% (CIE1931) reprodukcja kolorów jest realistyczna, dzięki czemu nadaje się do wyświetlania wykresów i obrazów. Jednakże gama kolorów może być ograniczona w przypadku profesjonalnych zastosowań graficznych.

• Czas reakcji: Typowy czas reakcji wynoszący 40 ms jest wystarczający w przypadku większości treści statycznych i dynamicznych. Chociaż podczas szybkiego odtwarzania wideo może wystąpić niewielkie rozmycie ruchu, doskonale nadaje się do zastosowań przemysłowych i gier, w których nie występuje duża prędkość.

Integracja i łatwość obsługi

• Zgodność interfejsu: 24-bitowy interfejs RGB jest szeroko obsługiwany, a użytkownicy zgłaszają prostą integrację z serią ARM Cortex-M lub systemami Linux. Sygnały sterujące (takie jak DEN, DISP) upraszczają konfigurację taktowania.

• Zarządzanie energią: Szeroki zakres napięcia wejściowego (VCC 2,65 ~ 3,3 V) umożliwia elastyczne zasilanie, redukując potrzebę zewnętrznej regulacji. Zmierzone zużycie energii jest stosunkowo niskie, co przyczynia się do efektywności energetycznej.

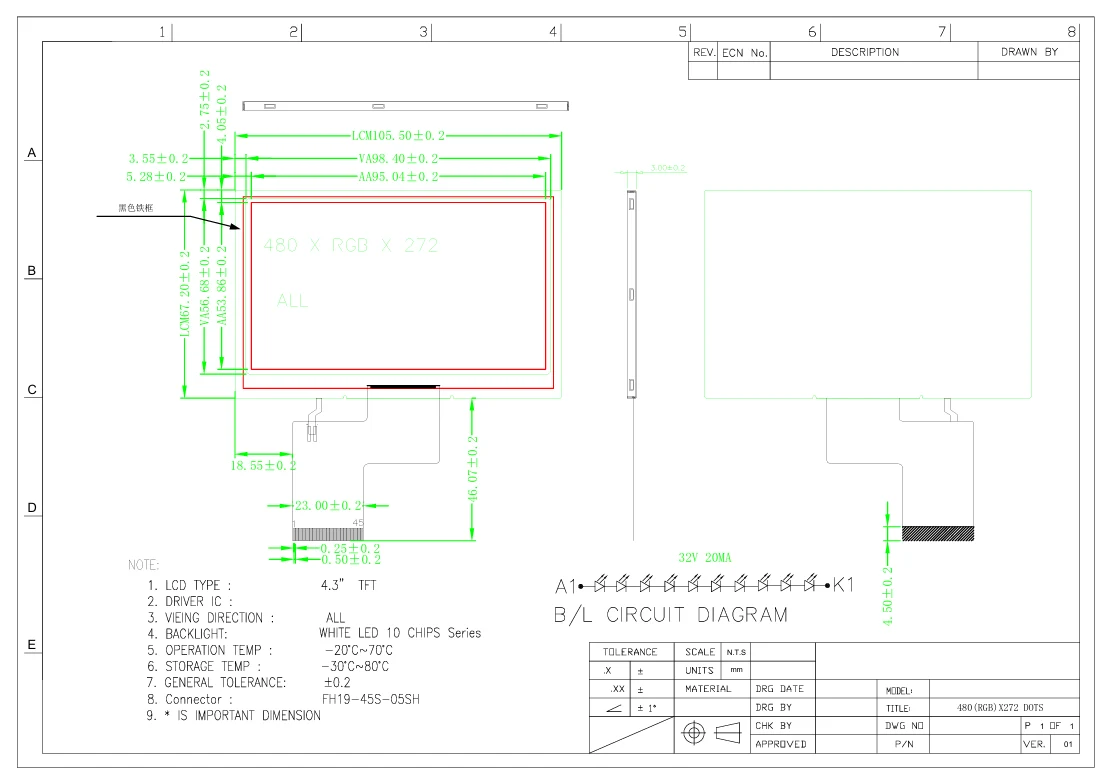

• Rozmiar i instalacja: Kompaktowa konstrukcja o przekątnej 4,3 cala dobrze pasuje do urządzeń o ograniczonej przestrzeni. Aktywny obszar wyświetlania o wymiarach 95,04 mm × 53,86 mm optymalizuje stosunek ekranu do obudowy.

Możliwość dostosowania do środowiska

• Wydajność temperaturowa: Działa stabilnie w zakresie -10°C ~ 60°C, a użytkownicy potwierdzają brak nieprawidłowości w wyświetlaniu podczas używania w sprzęcie zewnętrznym. Zakres temperatur przechowywania -20°C~70°C zapewnia bezpieczeństwo podczas transportu i przechowywania.

• Trwałość: Panel TFT i układ scalony sterownika SC7283 zapewniają niezawodne działanie, bez zgłaszanych usterek w przemysłowych środowiskach wibracyjnych.

• Podsumowanie opinii klientów: "Ten wyświetlacz oferuje wysoki stosunek jakości do ceny, wystarczającą jasność i prostą integrację. Doskonale spełnia nasze wymagania dotyczące naszego projektu wyświetlaczy w pojazdach. Czas reakcji jest akceptowalny, a obsługa posprzedażna również szybka. "
