Przemysłowy moduł wyświetlacza LCD TFT HDMI o przekątnej 9,0 cala

Kluczowe zalety — dlaczego ten moduł pasuje do Twojego projektu

📐Wysoka rozdzielczość WVGA

Przejrzystość 800×480 pikseli z układem pasków RGB zapewnia wyraźne obrazy i drobny tekst dla interfejsów HMI.

🔌Bezproblemowa kompatybilność interfejsu

24-bitowy równoległy RGB (interfejs MPU) współpracuje z większością kontrolerów przemysłowych i konsumenckich, redukując wysiłek programistyczny.

❄️🔥Szeroki zakres temperatur

Działa od -10 ℃ do 60 ℃; przechowywania do -20 ℃. Niezawodny w nieuregulowanych podłogach fabrycznych lub obudowach zewnętrznych.

💡Podświetlenie o długiej żywotności

Żywotność diod LED wynosząca 20 000 godzin minimalizuje przestoje i koszty wymiany. Jasność 120 cd/m² zapewnia doskonałą czytelność.

⚙️ZĄBTechnologia i kontrola migotania

Opakowanie typu chip-on-glass zapewnia zwartość, a regulowany VCOM (4,0–4,4 V) umożliwia precyzyjne dostrojenie pod kątem minimalnego migotania.

🛠️Dostosowanie gotowe

Przyjmowane są zamówienia próbne w małych partiach. Konfigurowalne FPC, B/L, panel dotykowy i oprogramowanie sprzętowe, aby dopasować je do Twoich unikalnych wymagań.

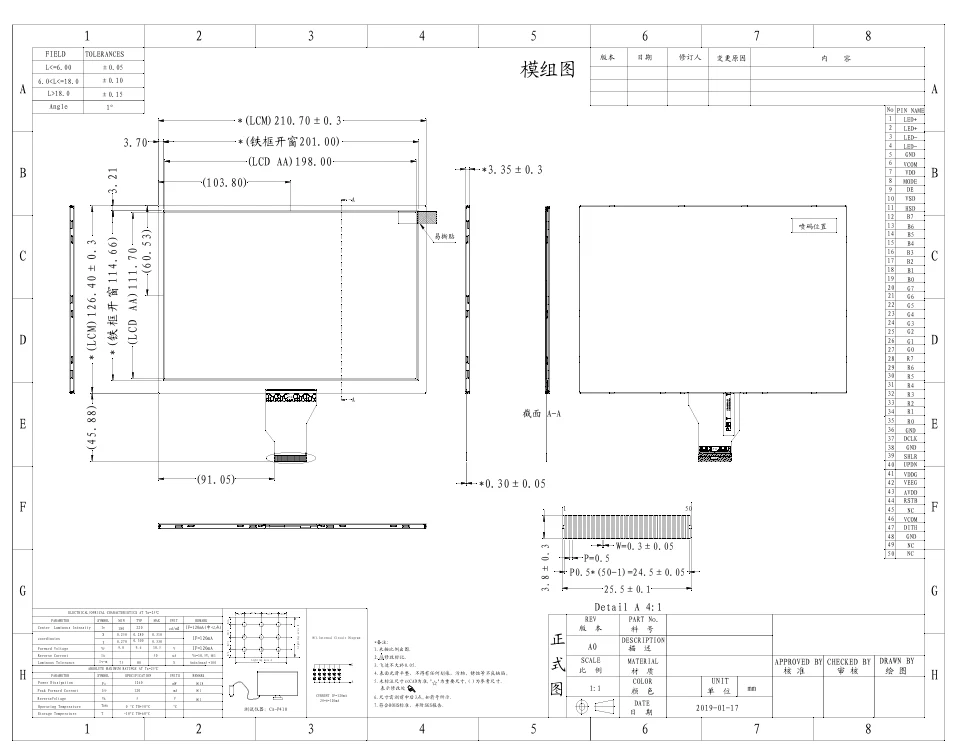

Specyfikacje techniczne

Bliższe dane

Zastosowania i historie sukcesu

Ten kwadratowy moduł TFT LCD HMI o przekątnej 9,0 cala został z powodzeniem wdrożony w wielu gałęziach przemysłu. Poniżej znajdują się typowe przypadki i przykłady z życia wzięte, w których Tianfu Display pomogło klientom osiągnąć ich cele.

🏭Automatyka Przemysłowa – Panel Sterowania Maszyn CNC

Europejski producent maszyn potrzebował wytrzymałego wyświetlacza do swojego panelu operatora CNC. Szeroki zakres temperatur pracy (od -10 ℃ do 60 ℃) i zwartość COG umożliwiły bezproblemową integrację z istniejącą obudową. Wynik: redukcja awaryjności w terenie o 30% i uproszczony montaż.

🏥Sprzęt medyczny – interfejs monitora pacjenta

Na potrzeby uruchomienia urządzenia medycznego zapewniliśmy niestandardowy projekt FPC i podświetlenia pasujący do ich przenośnego monitora. Współczynnik kontrastu 350:1 zapewnia wyraźne wyświetlanie przebiegu nawet w jasnym otoczeniu szpitalnym. 12-miesięczna gwarancja zapewniła im pewność poddania się przepisom prawa.

🏠Smart Home – Centralny Panel Sterowania

Integrator inteligentnego domu wybrał ten moduł ze względu na 24-bitowy interfejs RGB, który umożliwił płynne renderowanie animacji. Regulowany VCOM pomógł wyeliminować migotanie przy niskiej jasności, poprawiając komfort użytkownika

wrażenia podczas stosowania w nocy.

📊Kiosk Handlowy – Zewnętrzny Terminal Biletowy

Przy temperaturze przechowywania do -20℃ moduł przetrwał zimowe warunki w kioskach zewnętrznych. Żywotność podświetlenia wynosząca 20 000 godzin ogranicza konieczność wykonywania czynności konserwacyjnych, obniżając całkowity koszt posiadania dla klienta.

Opcje dostosowywania

• FPC (elastyczny obwód drukowany):Zmodyfikuj układ styków, długość lub kształt, aby dopasować je do złącza.
• Podświetlenie (czarno-białe):Dostosuj jasność, kolor lub układ diod LED do konkretnych wymagań oświetleniowych.
• Panel dotykowy: Dodajdotyk rezystancyjny lub pojemnościowy z niestandardową nakładką.
• Oprogramowanie sprzętowe i interfejs:Wstępnie załaduj sekwencje inicjujące lub dostosuj się do niestandardowych taktowań MCU.
• Szkło osłonowe i łączenie optyczne:Dla większej trwałości i przejrzystości optycznej.

Nasz przepływ produkcji i jakości

1. Przegląd projektu i inżynierii:Nasz zespół współpracuje z Twoimi schematami, aby zweryfikować zgodność i zasugerować optymalizacje.

2. Prototypowanie (2–3 tygodnie):Próbki w małych partiach do walidacji; w razie potrzeby korekty iteracyjne.

3. Testowanie niezawodności:Każda partia przechodzi testy zmiany temperatury, wibracji i starzenia się podświetlenia, aby upewnić się, że specyfikacje są spełnione.

4. Produkcja masowa (3–6 tygodni):Łączenie COG, montaż FPC, integracja podświetlenia i kontrola optyczna.

5.100% Kontrola wychodząca:Końcowa kontrola elektryczna, optyczna i wizualna. Zapisy dotyczące identyfikowalności partii przechowywane przez 5 lat.

Dostarczamy również pełną dokumentację, w tym arkusze danych, kod inicjujący i raporty z testów, co umożliwia inżynierom bezpieczną integrację.
