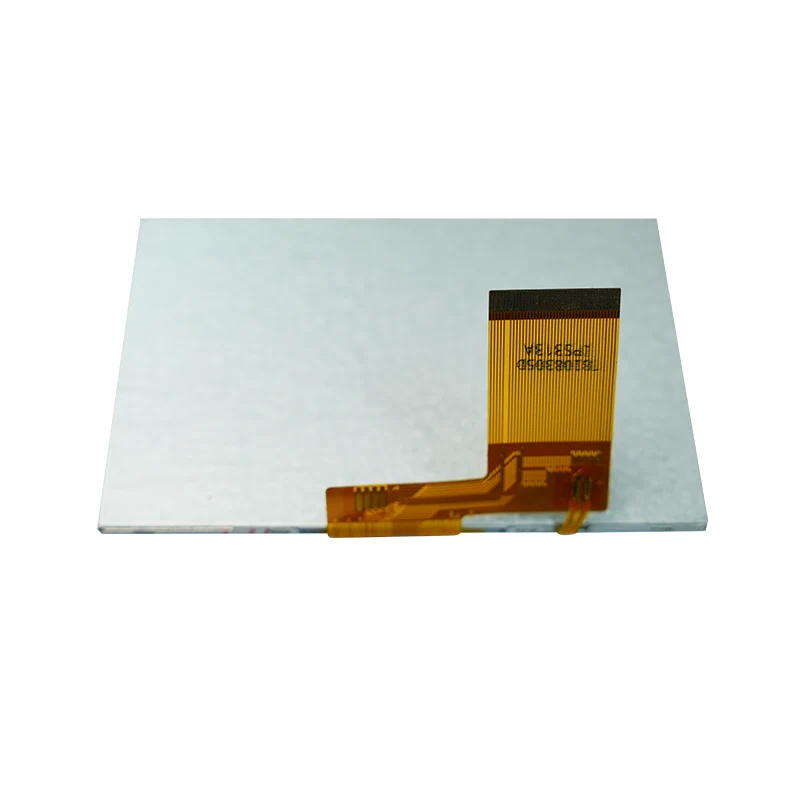

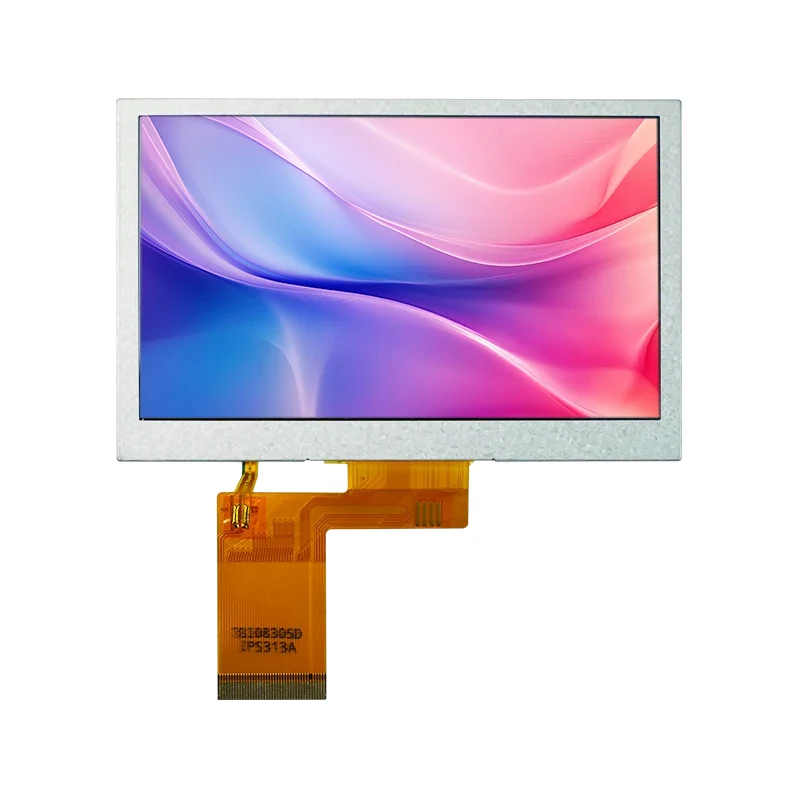

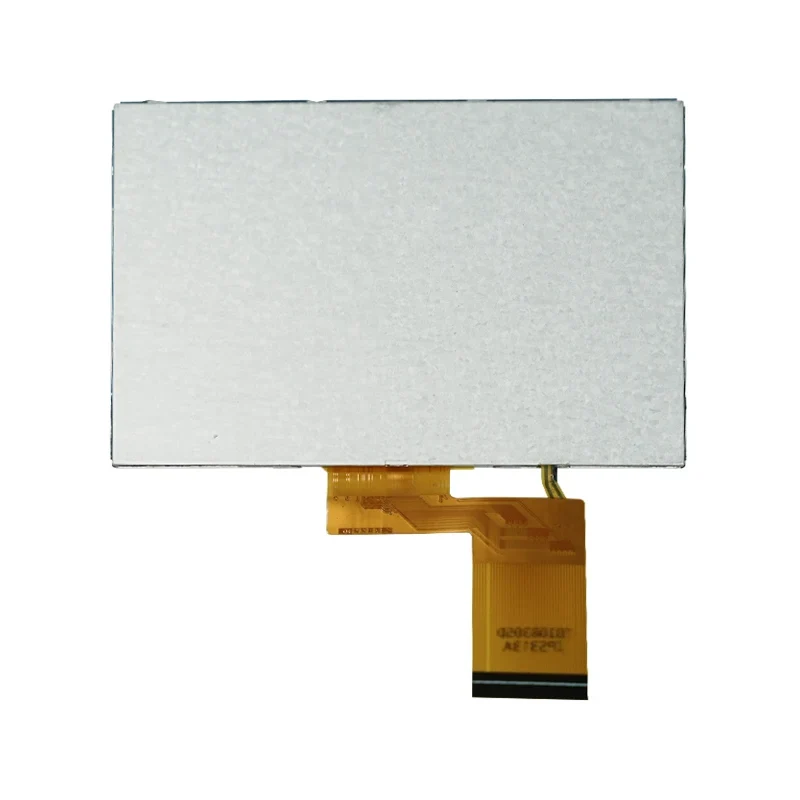

Moduł wyświetlacza TFT LCD o przekątnej 4,3 cala, zwykle z białym kwadratem

Podstawowe funkcje i scenariusze zastosowań:

• Precyzyjny dotyk rezystancyjny: obsługuje dotyk jednopunktowy, idealny do obsługi w rękawiczkach lub wprowadzania danych za pomocą rysika w środowiskach przemysłowych.

• Praca w szerokim zakresie temperatur: Działa stabilnie w zakresie od -10°C do +60°C, odpowiednia do trudnych warunków.

• Wydajna komunikacja SPI: wykorzystuje interfejs SPI (CS/SCL/SDA) w celu zapewnienia stabilnej transmisji danych i oszczędności zasobów MCU.

• Wszechstronny wyświetlacz: obsługuje pełnokolorowy wyświetlacz RGB do wskazywania stanu, wizualizacji danych i interfejsów użytkownika.

• Szerokie obszary zastosowań: przemysłowe panele HMI, przenośny sprzęt testujący, systemy wyświetlaczy w pojazdach i inteligentne terminale sterujące budynkami.

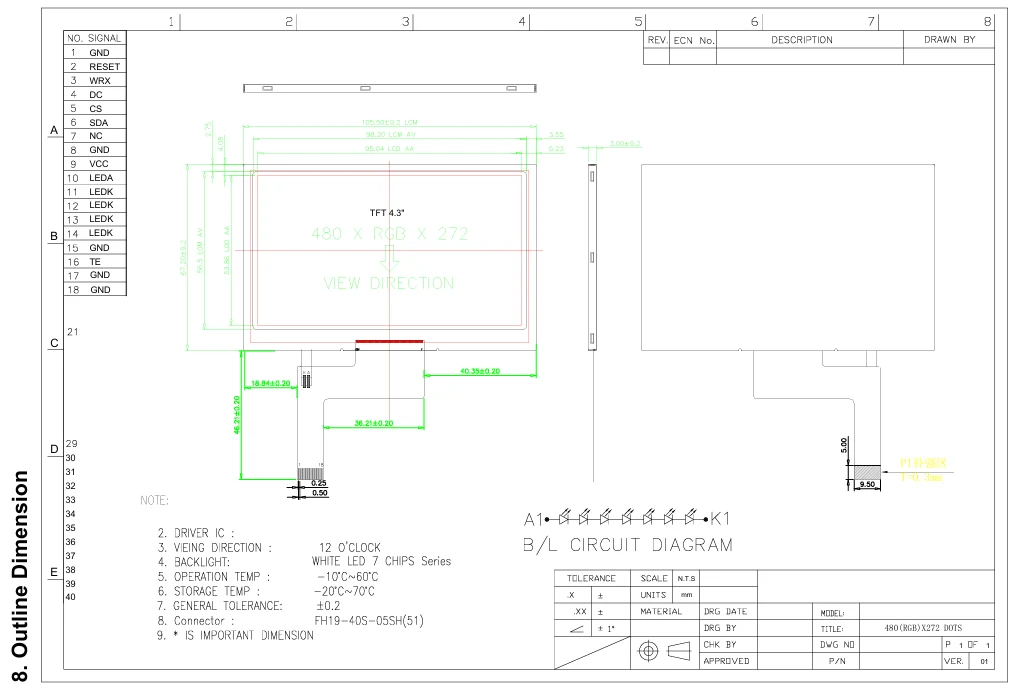

Specyfikacja niestandardowego modułu wyświetlacza TFT LCD o przekątnej 4,3 cala i normalnie białego kwadratu Tianfu

Szczegóły modułu wyświetlacza TFT LCD Tianfu 4,3 cala, zwykle białego kwadratu

P1: Jakie główne układy sterujące obsługuje ten wyświetlacz?

Odp.: Ten moduł wykorzystuje standardowy interfejs SPI i jest kompatybilny z większością platform wbudowanych, w tym STM32, ESP32, Raspberry Pi Pico, Arduino (wymagane przesunięcie poziomu) i różnymi przemysłowymi sterownikami PLC.

P2: Jaka jest różnica między rezystancyjnym ekranem dotykowym a pojemnościowym ekranem dotykowym? Który jest bardziej odpowiedni do mojego zastosowania?

Odp.: Ekran rezystancyjny działa na zasadzie pomiaru nacisku i obsługuje dotyk w rękawiczkach, rysikach lub dowolnym przedmiocie, dzięki czemu jest bardziej odpowiedni do środowisk przemysłowych, urządzeń medycznych lub scenariuszy wymagających precyzyjnego dotykania. Ekran pojemnościowy obsługuje tylko dotyk palcem, ale oferuje funkcję wielodotyku. Jeśli Twoja aplikacja wymaga obsługi w rękawiczkach lub może wiązać się z zanieczyszczeniem olejem/wodą, bardziej niezawodnym wyborem będzie ekran rezystancyjny.

P3: Jak zrozumieć parametry kąta widzenia? Moje urządzenie będzie oglądane pod kątem — czy będzie działać?

Odp.: Ten moduł ma poziomy kąt widzenia 60°–70° i pionowy kąt widzenia 45°–60°, odpowiedni do oglądania z przodu lub pod małym kątem. Jeśli Twoje urządzenie wymaga oglądania pod dużym kątem (np. z boku), zalecamy rozważenie modelu IPS o szerokim kącie widzenia.

P4: Czy zakres temperatur pracy -10°C ~ 60°C uwzględnia efekt ogrzewania podświetlenia?

Odp.: Tak, ten zakres temperatur dotyczy całkowitej temperatury roboczej modułu i uwzględnia już ogrzewanie podświetlenia. W przypadku pracy w ekstremalnych temperaturach zaleca się testowanie w rzeczywistym środowisku docelowym. P5: Czy muszę kupić dodatkową płytę sterowniczą lub kontroler?

O: Jest to zintegrowany moduł wyświetlacza i dotyku, który zawiera już sterownik ekranu i kontroler dotykowy. Wystarczy podłączyć go do głównego kontrolera poprzez interfejsy SPI i RGB.

Od 16 lat jesteśmy doświadczonym producentem wyświetlaczy LCD, gdzie kontrola jakości jest synonimem naszej nazwy.

• Wszystkie moduły przed wysyłką przechodzą 72-godzinne testy wygrzewania i pełną kontrolę funkcjonalności.

• Zastosowano komponenty klasy przemysłowej, zgodne z normami środowiskowymi RoHS.

• Wyprodukowano w ramach systemu zarządzania jakością posiadającego certyfikat ISO 9001.

Środowisko produkcyjne i testowe

• Zmontowane w pomieszczeniu czystym klasy 1000, aby zapobiec przedostawaniu się kurzu do obszaru wyświetlania.

• Indywidualna kontrola pod kątem martwych pikseli (białych/czarnych) i defektów linii.

• Kalibracja liniowości ekranu dotykowego i weryfikacja funkcjonalności.

Zaangażowanie w niezawodność

• MTBF wynoszący 20 000 godzin w oparciu o dane testowe typowego środowiska operacyjnego.

• 12-miesięczna gwarancja obejmująca wady materiałowe i wykonawcze.

• Obsługa raportów z testów niezawodności dla zamówień hurtowych.

Nasze wsparcie ma charakter płynny i proaktywny. Jesteśmy tu nie tylko po to, aby rozwiązywać problemy, ale także po to, by zapewnić, że Twoje działania nigdy nie zawiodą.

System wsparcia technicznego

Dokumentacja techniczna: Dostępne są kompletne arkusze danych, uwagi aplikacyjne i projekty referencyjne.

Szybka reakcja: Odpowiedzi na zapytania techniczne udzielane są w ciągu 24 godzin w dni robocze.

Usługi dostosowywania: Obsługiwane jest ograniczone dostosowywanie, takie jak długość FPC, typ złącza i regulacja podświetlenia.

Polityka gwarancyjna

Okres gwarancji: 12 miesięcy od daty otrzymania.

Zakres: Nieprawidłowości w wyświetlaniu, awarie dotyku i awarie interfejsu spowodowane czynnikami innymi niż ludzkie.

Proces naprawy: Podaj opis usterki → Potwierdzenie pomocy technicznej → Umów się na naprawę lub wymianę.

Logistyka i dostawa

Opakowanie standardowe: Torba antystatyczna + Niestandardowa tacka blistrowa + karton odporny na wstrząsy.

Bieżąca obsługa

Stabilne dostawy: gwarantowana stabilność dostaw przez cały cykl życia produktu.

Ścieżka aktualizacji: zalecenia dotyczące zgodnych aktualizacji produktów.

Aktualizacje zasobów: Regularne aktualizacje dokumentacji technicznej i biblioteki często zadawanych pytań.
