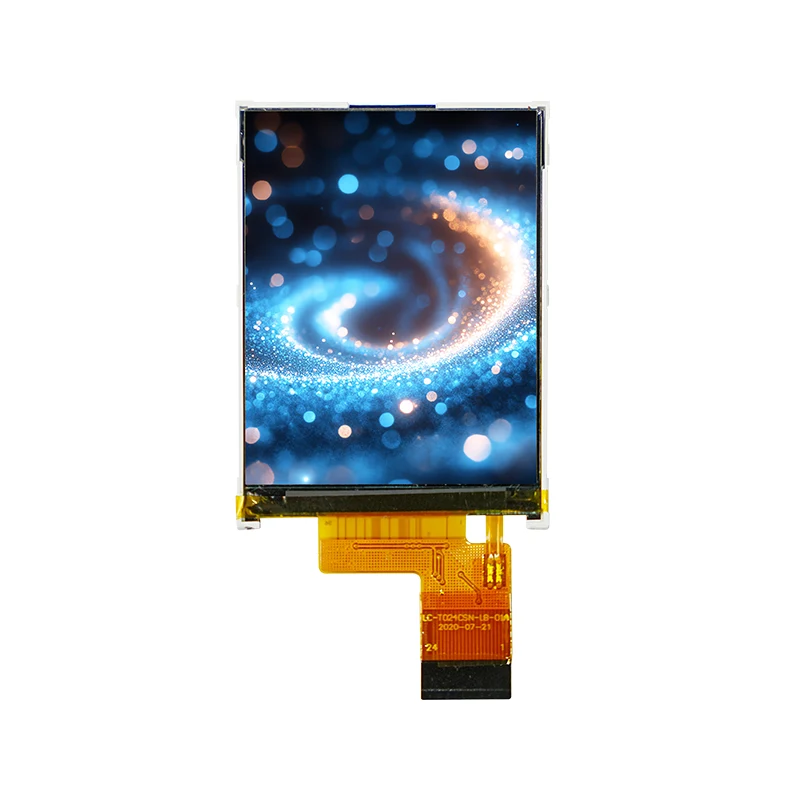

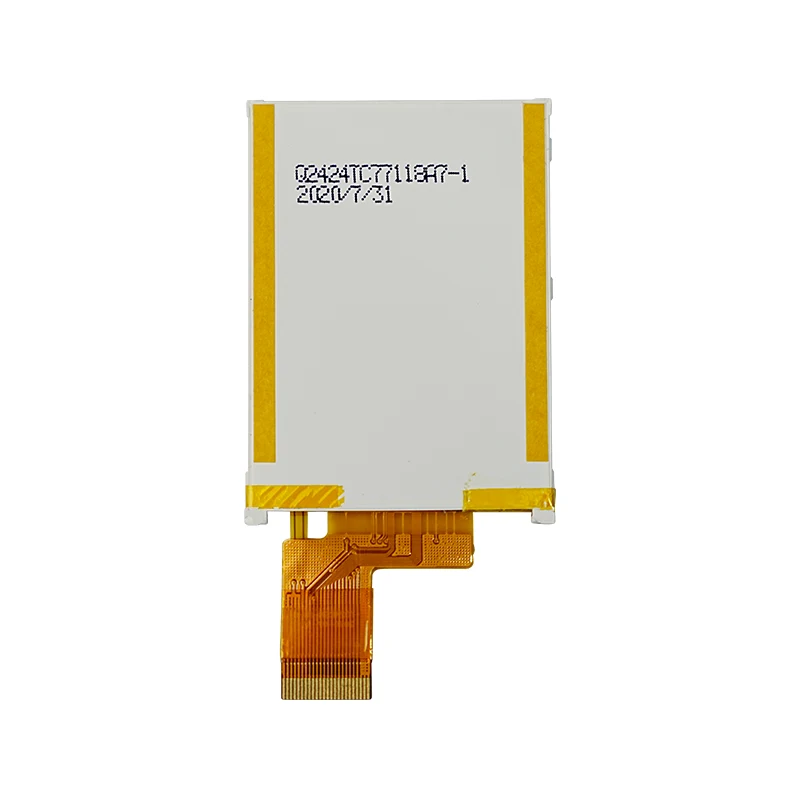

2,4 '' Active Matrix Mały moduł wyświetlacza LCD TFT

Parametr

Q27 (TFT-LCD z sterownikiem IL18961 IC)

Typ modułu

2,7 "Kolor TFT/16m

Rezolucja

960 × 240 pikseli (graficzna macierz kropki)

Interfejs

SPI i RGB

Tryb wyświetlania

TFT transmisyjny

Podświetlenie

Biała dioda LED (równoległa)

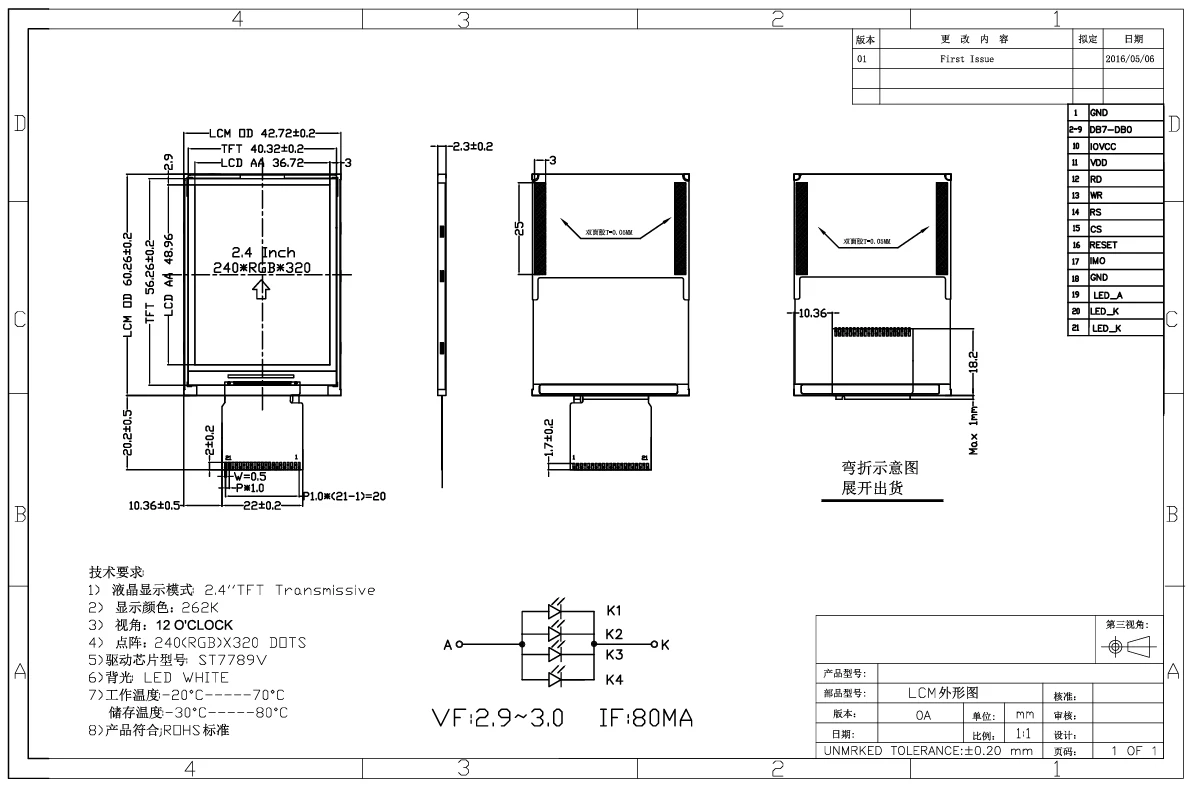

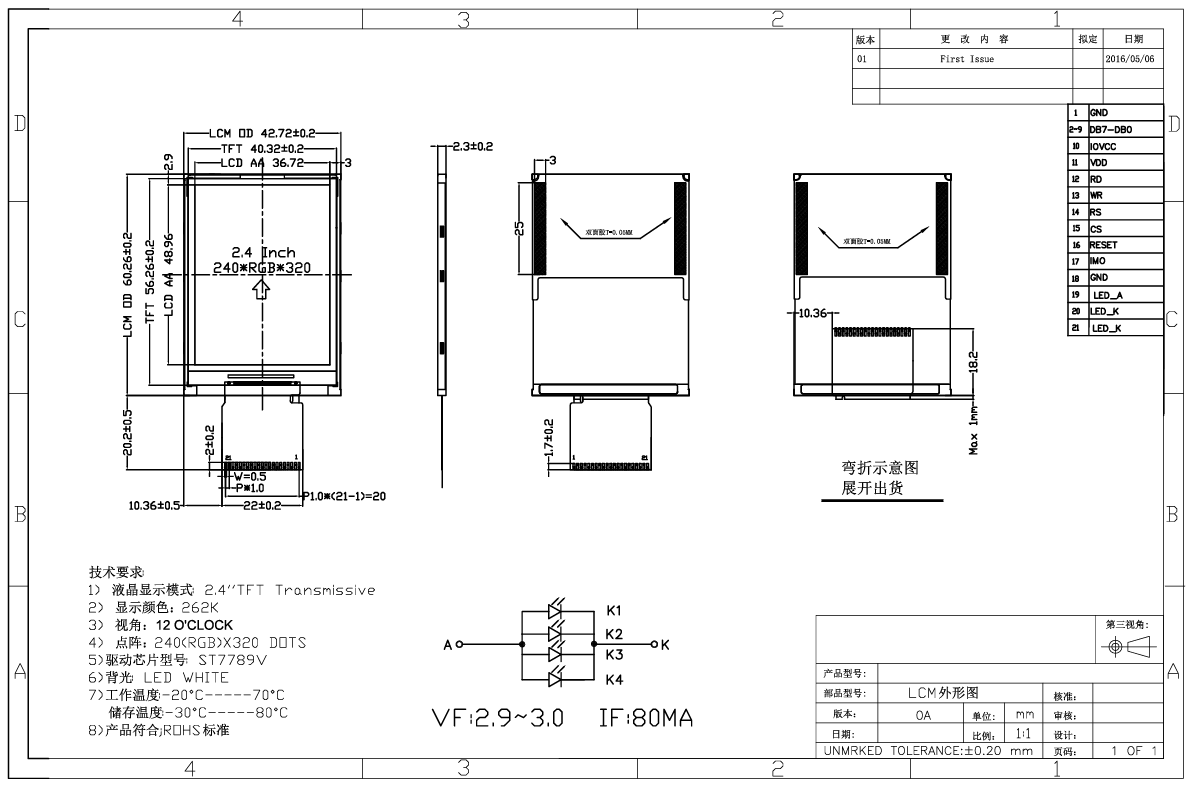

Wymiary mechaniczne

39,1 (w) × 67,5 (h) × 2,4 (t) mm (wykluczone FPC)

Obszar aktywny

33.06 (w) × 58,80 (h) mm

Piksel

0,18375 (w) × 0,13775 (h) mm

Specyfikacje elektryczne

· Napięcie logiczne (VDD): 3,0–3,6 V (typ. 3,3 V)

· Napięcie wejściowe (VIH): 0,8 × IOVCC do Iovcc

· Napięcie wejściowe (vil): -0,3 V do 0,2 × Iovcc

· Zużycie bieżące: 8mA (typ.)

Specyfikacje podświetlenia

· Napięcie: 8,7–10,2 V.

· Prąd: 15–25MA

· Temperatura pracy: -20 ° C do +70 ° C

· Temperatura przechowywania: -30 ° C do +80 ° C

Charakterystyka czasu

· Częstotliwość Clkina: 13,5–30 MHz (typ. 27 MHz)

· Okres HSD: 1024–1907 cykli Clkin

· Pionowa synchronizacja: 242,5–450,5H (NTSC/PAL)

Standardowe produkty

Dostosowane produkty

Ilość zamówienia

Czas dostawy

Typ dostosowywania

Czas dostawy

1-30 szt

Natychmiast

Ogólny

5-8 tygodni

31-100 PCS

1 tydzień

FPC

4 tygodnie

101-500 PCS

1-2 tygodnie

CTP

6 tygodni

501-1000 szt

2-5 tygodni

B/l

6 tygodni

1001-5000 szt

4-5 tygodni

Board Driver

8 tygodni

Ponad 5000 komputerów

5-7 tygodni

Panel LCD

16 tygodni
